Descrição da construção

Esta é uma descrição passo a passo da construção do Roquetinho.

Você precisa de algumas competências básicas de bricolage para o construir,

e para a parte de metal irá necessitar de (alguém com) competências básicas de construção de metal, como a soldagem. Os custos de material serão entre

400 e 500 euro.

Construção: um resumo geral


    O Roquetinho é…

A parte visível do fogão (manto ou redoma) é feita de ladrilhos de betão, como as que costumam ser vendidas para pavimentação de jardins (60 x 40 x 5 cm). Também os de segunda mão podem ser usados. As duas camadas superiores são feitas de betão refratário. A parte superior é uma placa de aço de 6 mm de espessura.

A redoma absorve o calor produzido e liberta-o gradualmente no espaço.

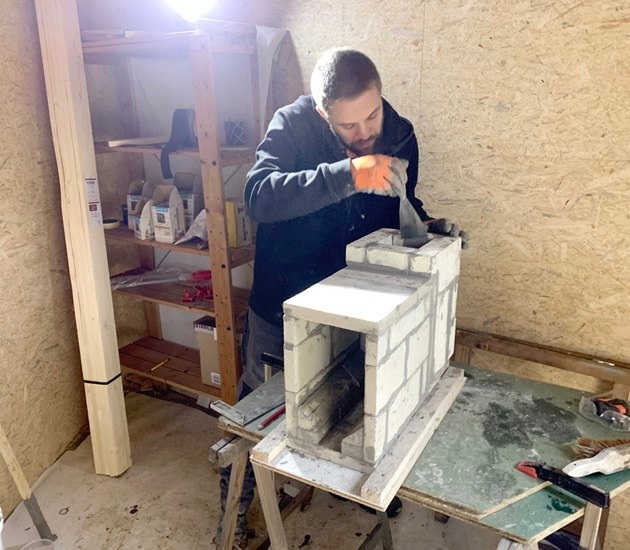

No interior está o fogão central (ou simplesmente o núcleo) no qual ocorre a combustão. O núcleo consiste numa câmara de combustão feita de tijolos refratários duros e uma chaminé interna: um canal vertical feito de tijolos isolantes refratários. Nesta chaminé interna, são criados dois redemoinhos de fogo (vórtice duplo), nos quais os gases da madeira são queimados posteriormente a temperaturas muito altas.


    Arquivo

No arquivo encontram-se versões mais antigas do Roquetinho.


E aqui está o ficheiro SketchUp para o modelo 2023, a versão desta descrição. A pasta contém o arquivo do fogão, bem como arquivos separados para o núcleo, o canal de ar secundário e a porta.



Passo 1  Antes de começar. Ferramentas e materiais


Antes de começar a trabalhar com o fogão, é importante verificar alguns aspetos: a resistência do chão para o fogão de 530 kg, se a exaustão dos fumos funciona devidamente ou se a mesma deve ser instalada primeiro, o tamanho e o grau de isolamento do espaço para igualar a potência do Roquetinho. Leia mais...



Passo 2  Moldar e cortar betão. Trabalhar com betão refratário


Uma placa de aglomerado plastificada é muito adequada para fazer o fundo de um molde: já é impermeável e, portanto, não precisa ser pintada.

Leia mais...



Passo 3  Camada de base, placa de fundo, câmara de combustão e chaminé interna


A partir do buraco no teto por onde passa a chaminé, desenhe uma linha perpendicular até o chão. A 42 cm à esquerda e 18 cm à direita desse ponto, desenhe uma linha. Os dois primeiros ladrilhos de betão de 40 x 60 cm serão instaladas no chão entre essas duas linhas. Leia mais...


Passo 4  Primeira camada da redoma. Instalação do núcleo


O topo da primeira camada da redoma deve estar exatamente nivelado com a câmara de combustão. No desenho do SketchUp, essa primeira camada tem 356 mm (incluindo a cola). A câmara de combustão tem 353 mm com 3 mm por baixo para as tiras de argila sobre as quais será colocada. Leia mais…


Passo 5  Construção da redoma


A partir da segunda camada, os cantos não são apenas colados, mas também fixados adicionalmente com um parafuso. Para tal são perfurados orifícios com diâmetro de 6 mm: nas peças longas a 25 mm de lado, e nas peças mais curtas exatamente no meio das extremidades. Leia mais…



Passo 6  As peças de metal


As dimensões do duto de ar secundário e da porta com caixilho assumem um núcleo com dimensões de 220 x 353 x 570 mm. Se for diferente, os tamanhos abaixo devem ser ajustados. Leia mais...



Passo 7  Montagem


Você conserta a moldura com barro. Trabalhar com barro é muito diferente de trabalhar com cimento. Experimente primeiro; o barro não deve estar muito seco nem muito húmido. Ao aplicar, assegure-se que o “rolo” é ininterrupto sem quaisquer aberturas. Leia mais…
