Passo 2 Moldagem e corte do betão. Camada de base, placa de fundo
Moldagem de betão
Os moldes

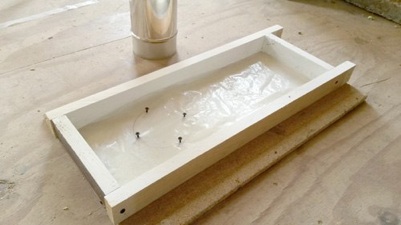

Uma placa de aglomerado plastificada é muito adequada para fazer o fundo de um molde: já é impermeável e, portanto, não precisa ser pintada. Corte as ripas para o molde e fixe-as ao fundo com parafusos (não com cola). Pinte as ripas
(2 camadas).
Quando a tinta estiver seca sele as bordas com um pouco de selante acrílico.
Se voltar a usar o molde, primeiro limpe-o bem e feche as bordas novamente.
Moldagem com betão

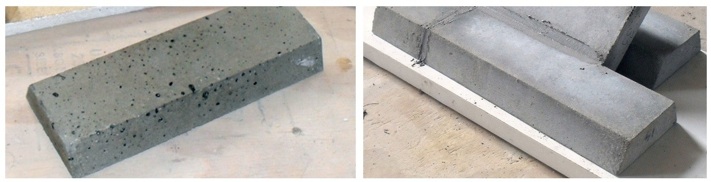

É necessário moldar no total cinco peças de betão: dois blocos e duas placas para a camada de base, e a peça de exaustão: o bloco com o recesso para a saída de fumo.
A razão de mistura do betão para os blocos e para a peça de exaustão é: 1 cimento Portland : 2 areia áspera : 3 cascalho fino.
Placa traseira e

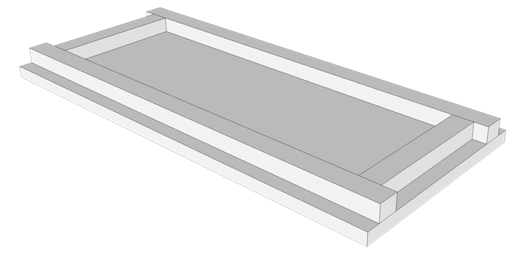

escotilha 550x200x24 mm
Corte de betão
O corte de blocos e ladrilhos no tamanho pode ser feito com uma rebarbadora, mas é muito melhor e mais precisa com uma serra circular diamantada refrigerada a água.
Os blocos para a redoma são 60 x 20 x 5 cm (o ladrilho ao meio no sentido do comprimento) e 50 x 20 x 5 cm. Para este último, primeiro corte 5 cm dos lados curtos (veja a foto) e depois corte o ladrilho ao meio no sentido do comprimento.
Marque devidamente e use uma ripa como guia. Com um disco de corte diamantado de 125 mm na serra, você pode cortar um ladrilho de betão em seis passagens: aproximadamente 9 mm de profundidade por passagem.
Placa de fundo
Preencha as duas juntas sob a placa de fundo com cimento. Sele a costura com a peça de exaustão com massa selante.

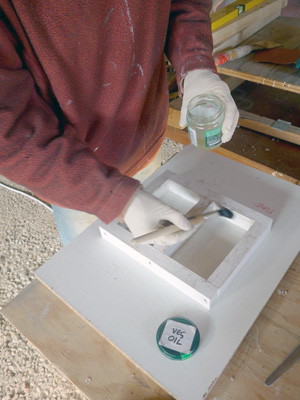

Antes de verter o betão, unte bem o molde com óleo para evitar que as pedaços curados grudem no molde. Após a moldagem, retire quaisquer bolhas de ar provocando vibrações com um martelo durante alguns minutos. Durante a cura, cubra o molde com um pedaço de plástico. Mesmo depois de desmoldar, mantenha a peça no plástico para que a humidade permaneça nela. O betão endurece pela reação com a água, e só fica totalmente pronto após 28 dias.
Peça de exaustão
550x200x50 mm com abertura Ø 123 mm para saída de fumo
Blocos laterais
715x200x50 mm
A razão de mistura do betão para as duas placas é: 1 cimento Portland : 2 areia áspera. Então, sem cascalho.
As placas tem apenas 24 mm de espessura, portanto, aguarde pelo menos 5 dias antes de retirar do molde. A placa traseira está colada aos dois blocos laterais. A placa frontal é utilizada como escotilha.

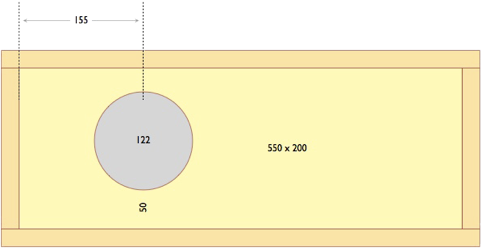

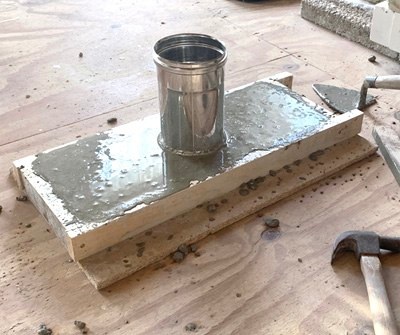

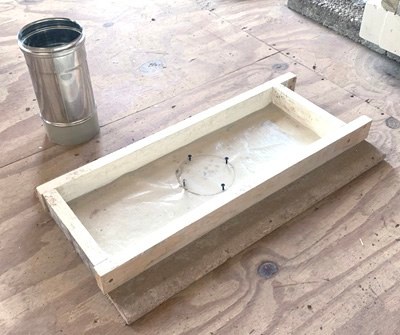

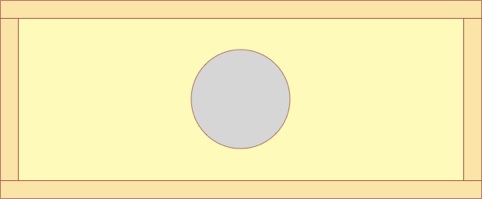

A peça de exaustão tem um recorte de 123 mm, portanto 3 mm maior que o tubo do fogão, que deve encaixar confortavelmente. Pode utilizar o tubo de fogão como um molde para a abertura. Corte uma tira de plástico grosso e enrole-a na ponta algumas vezes. Para segurar o tubo no lugar, instale 4 parafusos no molde. Veja as imagens para referência.
123
Peça de exaustão 550x200x50 mm

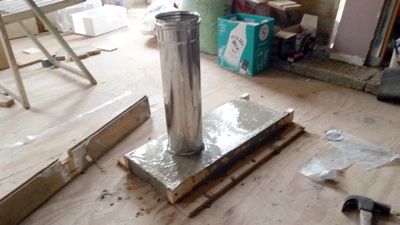

Tubo de fogão como molde para abertura

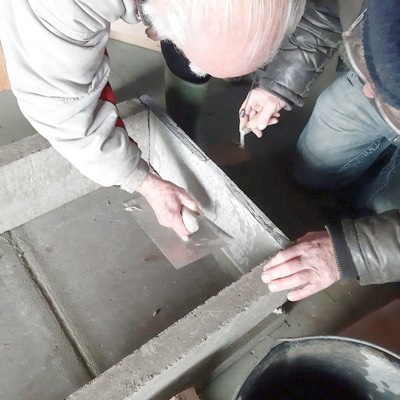

Colar a placa traseira aos blocos laterais
Fixar a peça de exaustão
300
300
850
Localização do fogão

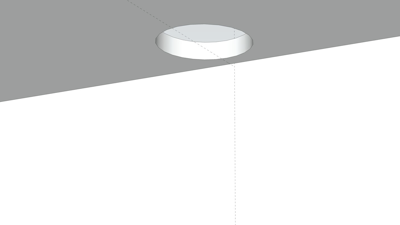

A partir do buraco no teto por onde passa a chaminé, desenhe uma linha perpendicular até o chão. A 30 cm à esquerda e 30 cm à direita desse ponto, desenhe uma linha. Os dois primeiros ladrilhos de betão de 40 x 60 cm serão instaladas no chão entre essas duas linhas, que você colocará no chão. A razão cimento/areia é de 1:5.

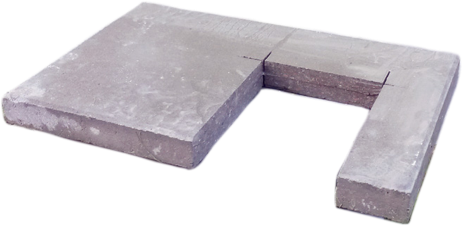

Camada de base

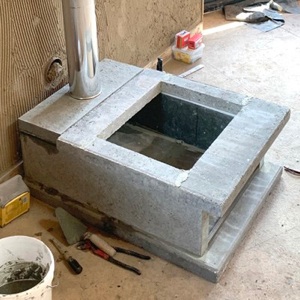

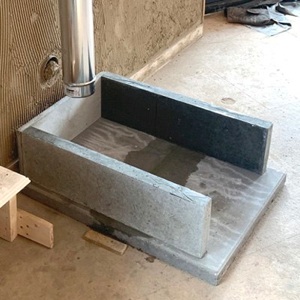

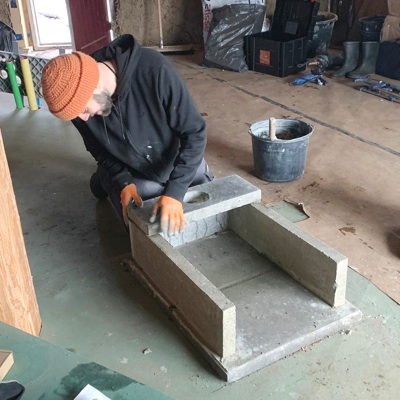

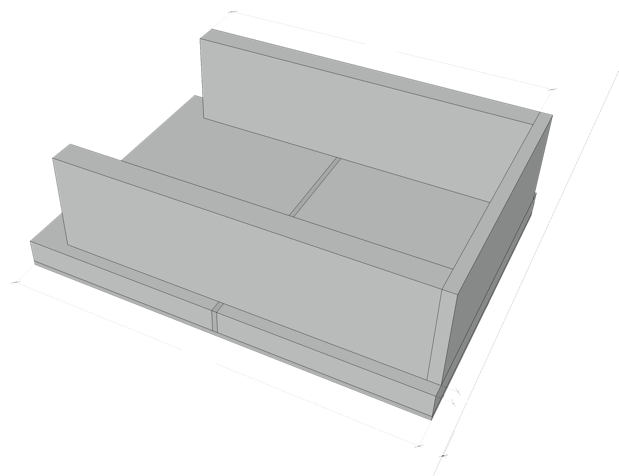

A 40 mm da parede, cole a placa traseira e os dois blocos de 715 x 200 mm aos dois ladrilhos e entre si. Há um espaço de 25 mm restante em ambos os lados. Use um esquadro de carpinteiro e verifique se está nivelado. Com grampos, pressione as peças firmemente e mantenha-as no lugar. Se necessário, corrija com um grampo.

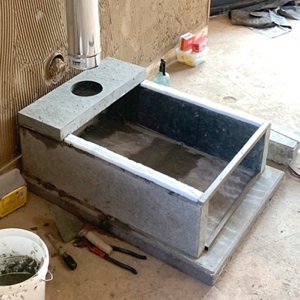

Coloque agora a peça de exaustão com uma junta de 9 mm na parte de trás da camada de base.
715
810

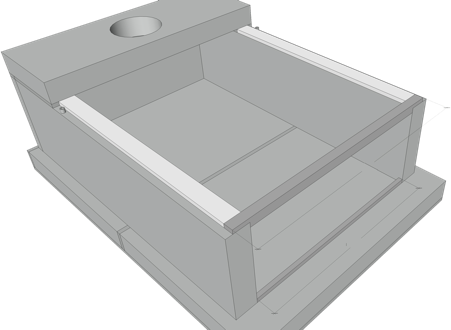

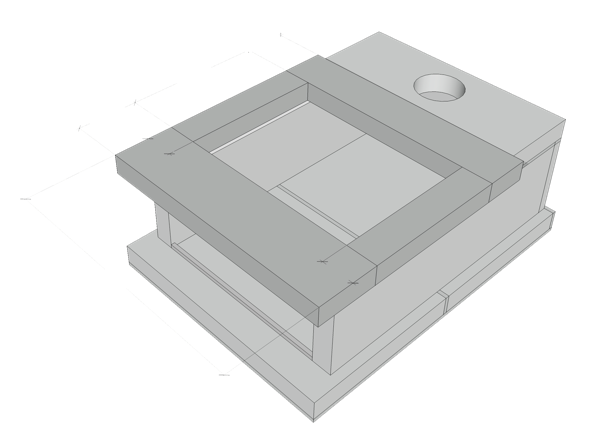

Na parte frontal, é colocado na parte superior um tubo de 20 x 20 x 520 mm, com duas entalhas para que fique apoiado sobre os blocos laterais com uma altura de 9 mm.
Na parte inferior é instalado um tubo de 15 x 15 x 450 mm, ver desenho. Cole-os bem.
Coloque duas tiras de Superwool de 35 mm de largura nos blocos e coloque dois espaçadores de 9 mm de altura mesmo á frente da peça de exaustão.
520
450
Espaçadores
40
110
350
600
75
75
150
