Passo 2

Antes de começar a trabalhar com o fogão, é importante verificar alguns aspetos: a resistência do chão para o fogão de 530 kg, se a exaustão dos fumos funciona devidamente ou se a mesma deve ser instalada primeiro, o tamanho e o grau de isolamento do espaço para igualar a potência do Roquetinho.

Trata-se, principalmente, de um fogão radiante e, para isso, deve ser de preferência colocado no meio da sala. Frequentemente, será escolhida a instalação contra uma parede. Nesse caso, pode formar uma grande vantagem se se tratar de uma parede interior que assim adquire uma função de acumulação: tanto para o espaço a aquecer como para o espaço contíguo.

A distância até à parede deve ser de pelo menos 22 cm.

Além disso, não é necessário um suprimento de ar separado, mas a ventilação da sala deve ser boa.

    Fundação

Um piso de madeira não tem a resistência necessária para suportar o Roquetinho. Neste caso é imperativo construir uma fundação. O lugar mais óbvio para começar é com base no fundo debaixo do piso. Por vezes é possível inserir vigas de aço na parede. Isso deve ser feito por um profissional!

    Chaminé

A chaminé deve ter pelo menos 4 metros de altura, calculados a partir da saída do fogão. Dentro da sala, um único tubo de inox de Ø 120 mm serve. A partir de 30 cm abaixo do teto e no exterior, o tubo deve ser duplo e isolado. Para o Roquetinho aplicam-se as mesmas regras que para os fogões a lenha: o topo da chaminé deve estar saliente acima do telhado.

Ferramentas

    Mesa compactadora vibratória

Para moldar objetos em betão refratário, você precisa de uma mesa compactadora vibratória (simples). Assim que a mistura de betão for colocada no molde, é importante ligar a mesa compactadora vibratória para compactar o material e expelir quaisquer bolhas de ar que ainda possam estar presentes.

   para o corte / serragem de pedras e betão:

• uma rebarbadora

• uma serra circular diamantada

• meia máscara ou máscara facial inteira

• óculos de segurança

• grampos de colagem

• Workmate

• régua, fita métrica, lápis

   para fazer moldes:

• mesa de serra

• serra

• perfuradora

• fita métrica

• chave de parafusos

• pincel

• lixa

    Lista de materiais

1. •cimento de alumínio (1 saco de 25 kg)


2. •grãos de chamotte grossos (3 sacos de 25 kg)


• tijolos de isolamento refratário 230 x 114 x 64 mm

• tijolos refratários 220 x 110 x 30 mm para a câmara de combustão

• tijolos refratários 220 x 110 x 60 mm para a câmara de combustão

• cola refratária (por exemplo Moviset)

• cola cimento

• ladrilhos de betão 60 x 40 x 5 cm

• cimento Portland

• areia

• pó de argila e areia fina para fazer barro

• lã de isolamento cerâmico 200 x 61 x 1,3 cm, por exemplo Superwool

1. •vidro refratário 220 x 175 x 4 mm


2. •fita de vidro resistente ao calor 5 x 2 mm


3. •cordão refratário 10 mm e 5 mm


• 1 m tubo de aço quadrado (30 x 30 x 2 mm) para canal de piso

• 3 m perfil em L de aço (40 x 40 x 4 mm) para porta e caixilho

• 3 m perfil L de aço (25 x 25 x 3 mm) para o topo da redoma

• 1,5 m perfil U de aço (10 x 10 x 10 x 1,5 mm) para porta

• chapa de aço (550 x 550 x 6 mm) para o topo da redoma

• placa de aço ± 180 x 170 x 4 mm para porta e canal de piso

• placa de aço ± 33 x 170 x 6 mm para fechadura

• alguns pequenos pedaços de chapa de aço de 1 e 2 mm

• ripas, vigas, chapas de contraplacado para transporte, etc.

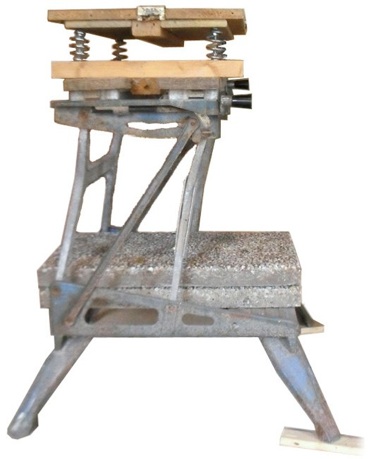

Aqui você vê uma mesa vibratória simples que pode ser colocada num Workmate. Uma chapa grossa de contraplacado de 40 x 60 cm é presa a duas vigas de 40 cm por quatro molas que deverá fixar com porcas e parafusos. Uma viga de 60 cm, fixa às duas vigas de 40 cm, é presa ao Workmate. Utilize 2 tijolos de betão para estabilizar o Workmate.  Na lateral da placa de contraplacado aparafusa-se uma placa metálica grossa, contra a qual se segura o martelo de perfuração para vibrar. O molde é fixo à chapa superior com grampos. Certifique-se de que o molde está nivelado.

A vibração é muito mais fácil quando se usa um motor vibratório. A mistura de betão refratário tem apenas um curto tempo de abertura, evitar agitá-la manualmente irá facilitar a tarefa e diminuir o stress. Um simples motor vibratório de 50 watts é suficiente para essa finalidade. Basta aparafusá-lo no fundo da placa vibratória (consulte a imagem). Veja também este video do YouTube.
