Passo 3 Camada de base, placa de fundo, câmara de combustão e chaminé interna
A câmara de combustão
É melhor construir a câmara de combustão numa mesa de trabalho resistente. Primeiro, faça uma placa de transporte com um pedaço de contraplacado ou outra tábua resistente com a qual você possa mover tudo. Aparafuse uma ripa de ambos os lados, de modo que os tijolos do fundo se encaixem entre eles.
Colagem com Moviset
Deverá colar o núcleo do fogão com Moviset ou uma cola refratária semelhante. Abra o balde e despeje o líquido sobrenadante para um recipiente. Mexa bem até que a cola fique com uma consistência homogénea. Adicione um pouco do líquido que drenou, se necessário. Quando terminar, despeje outra camada de água antes de fechar a tampa.
As peças a colar devem ser finas, mas completamente cobertas de cola de ambos os lados, com cerca de meio milímetro de espessura. A 15º centígrados, a cola irá endurecer após cerca de 24 horas. Em caso de temperaturas mais baixas, demorará muito mais tempo.
Tijolos do fundo
Esta descrição de construção parte do princípio de que são utilizados tijolos de 220 x 110 x 30 mm e 220 x 110 x 60 mm.
Os três tijolos da frente têm 30 mm de altura, os dois traseiros têm 60 mm de altura.
Meça o comprimento dos cinco tijolos, incluindo o espaço de 1 mm para colagem, e encurte o quinto tijolo para obter um fundo de 537 mm de comprimento no total.
1. Placa de transporte com tijolos de fundo
2. Paredes
3. Teto, portal, tijolos 45º
Localização do fogão
Camada de base
A 220 mm da parede, cole a peça de exaustão e as duas peças de 480 x 200 mm nas duas placas e entre si. Deixe um espaço de 25 mm em ambos os lados. O recesso para a chaminé agora está exatamente no lugar certo. Use um esquadro de carpinteiro e verifique se está nivelado. Com grampos, pressione as peças umas contra as outras. Se necessário, corrija com um grampo (ver foto).
Durante o primeiro período de queima, sairá condensação pela chaminé. Para a recolha coloque uma assadeira ou outro recipiente de aço sob a abertura. Um bico garante que a água escorre diretamente para dentro do recipiente. Pode fabricá-lo por exemplo a partir de uma lata de conserva.
Placa de fundo
Cole as duas partes da placa de fundo juntas; ao mesmo tempo, irá fixar a construção na camada de base. É importante que a parte superior seja plana e nivelada.
Bico
Bandeja de condensação

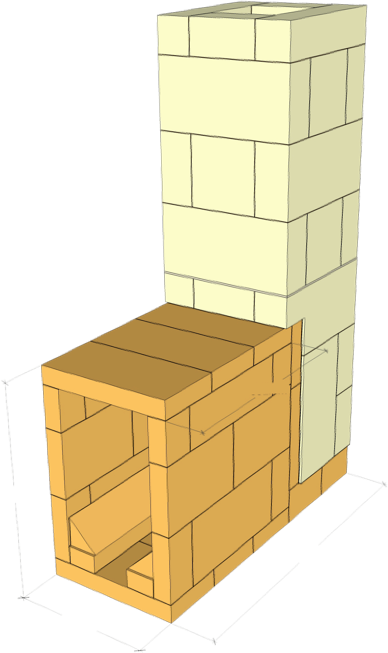

Colagem de câmara de combustão
Cubra os tijolos de base com cola e coloque-as na placa de transporte. Usando um grampo grande, aplique cuidadosamente alguma tensão nos tijolos até que o excesso de cola seja expelido. Certifique-se de que os tijolos fiquem planas e deixe secar.
Em seguida, corte ou moa tijolos para as paredes da câmara de combustão, de forma que caibam nos três tijolos do fundo (332 mm). Ajuste a camada superior de forma que a altura total dos tijolos de fundação, paredes e teto seja de 353 mm.
Agora passamos ao portal.

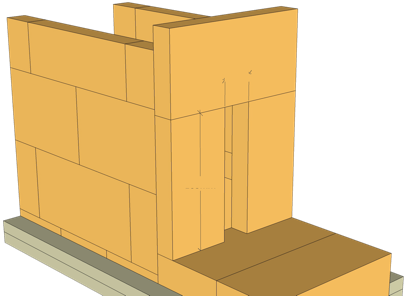

Se os tijolos tiverem exatamente 220 x 110, os tijolos do portal medirão 183 x 90 mm, conforme desenhado no ficheiro SketchUp. No entanto, se os tijolos forem um pouco maiores ou menores, esses tamanhos devem ser ajustados.
O mais importante é que a abertura do portal seja
183 x 42 mm.
Os tijolos do portal vertical são colados ao 4º tijolo do fundo. Em seguida, é posicionado o tijolo horizontal. Certifique-se de que tudo está plano, direito e nivelado.
Em seguida, cole os tijolos do teto no lugar certo, veja a imagem.
No interior da câmara de combustão, cole tijolos cortados de 30 x 48 mm. Eles formam a ranhura de 61 x 30 mm que aceita o duto de ar secundário. Os tijolos cortados a 45 graus são colocados em cima deles. Sele quaisquer aberturas com cola.
Na frente, são reservados 4 mm para a placa de metal que fica na frente do duto de ar secundário.
4 mm de espaço

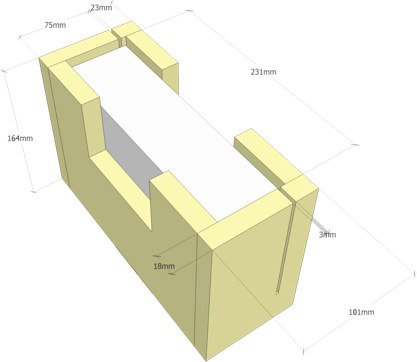

Os tijolos isolantes têm 64 mm de largura, que deve ser reduzida a 57 mm. Pode serrá-los facilmente com uma serra com dentes endurecidos, mas é difícil serrar uma placa fina. Nestes casos, um guia de serragem é a solução. Faça um guia de serragem com algumas tábuas e vigas conforme o esquema fornecido.

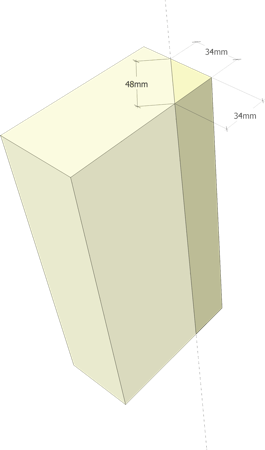

Pegue um tijolo e desenhe uma linha de 34 mm em cada lado de um canto. Desenhe a linha diagonal no lado curto e serre o tijolo no sentido do comprimento (veja o desenho). Faça isso também no outro canto. Agora você tem duas tiras triangulares que serão coladas na parte interior da chaminé interna (veja o desenho).
Agora cubra o interior dos tijolos isolantes com uma fina camada de Moviset.
A terceira camada

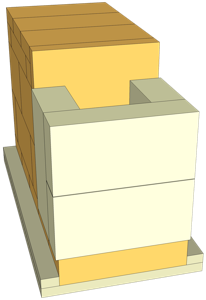

Da terceira camada, os dois tijolos inteiros têm um recesso. O mesmo é de aproximadamente 57 x 59 mm, mas meça o tamanho exato na peça, tendo em consideração o Moviset de 1 mm. Um tijolo cortado exatamente ao meio completa a camada. O interior do meio-tijolo da frente está nivelado com o portal.

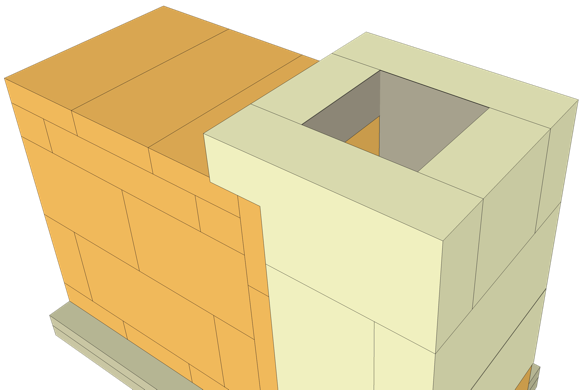

Cubra também o interior desta camada com Moviset.
A metade superior

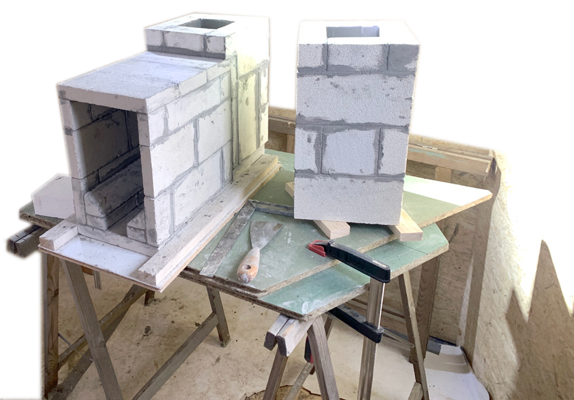

Você já pode colar a metade superior da chaminé interna. Após cada camada, cubra o interior com Moviset. Somente mais tarde no processo de construção é que a metade superior é colocada em cima da metade inferior.
Cubre o interior com Moviset

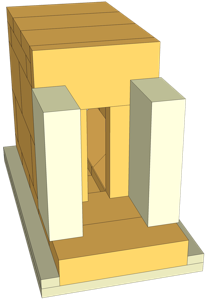

A chaminé interna: corte e colagem de tijolos isolantes
48
420
180
820
480
155
600
820
220
25
600
200
400
250
195
90
A partir do buraco no teto por onde passa a chaminé, desenhe uma linha perpendicular até o chão. A 42 cm à esquerda e 18 cm à direita desse ponto, desenhe uma linha. Os dois primeiros ladrilhos de betão de 40 x 60 cm serão instaladas no chão entre essas duas linhas, que você colocará no chão. A razão cimento/areia é de 1:5.
48
34
34
231
23
75
164
101
3
18
183
42
537
353
220
332
Descarregue aqui o ficheiro 3D SketchUp
