Passo 4 Primeira camada da redoma. Instalação do núcleo
Redoma: a primeira camada
O topo da primeira camada da redoma deve estar exatamente nivelado com a câmara de combustão. No desenho do SketchUp, essa primeira camada tem 356 mm (incluindo a cola). A câmara de combustão tem 353 mm com 3 mm por baixo para as tiras de argila sobre as quais será colocada. Se a altura da câmara de combustão diferir ligeiramente, ajuste o tamanho dos ladrilhos de betão.

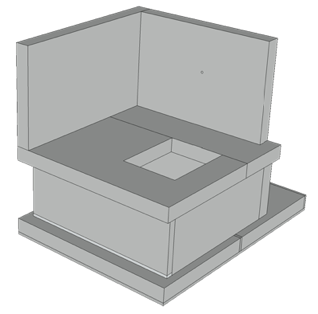

Faça um furo de Ø 8 mm e cerca de 25 mm de profundidade no ladrilho traseiro, a 240 mm do lado direito e a 190 mm do fundo, um furo (fig. 1). Você faz o mesmo na parte interna do ladrilho frontal.

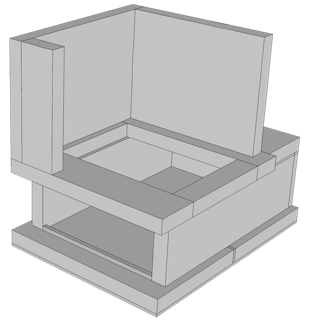

Cole o ladrilho esquerdo e o ladrilho traseiro no lugar. Os lados ásperos dos ladrilhos estão do lado de fora. Mais uma vez use os grampos para pressionar as peças juntas. Certifique-se de que o todo é plano, quadrado, nivelado e da mesma altura.
Instalação do núcleo
A cola do núcleo deve estar completamente endurecida: deixe secar durante pelo menos 3 dias antes de colocá-lo no lugar. Os dois ladrilhos da primeira camada também devem ter tido tempo de secar bem.
Coloque duas tiras de Superwool de 50 mm de largura contra o ladrilho esquerdo. No desenho estas são as tiras verticais. Na placa de fundo, onde será colocado o núcleo, aplique três tiras de argila, de 3 mm de altura, de trás para frente (fig. 2).

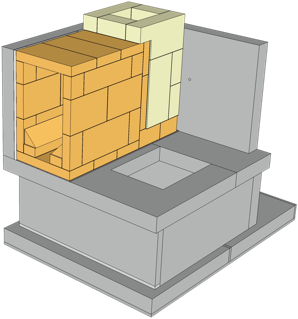

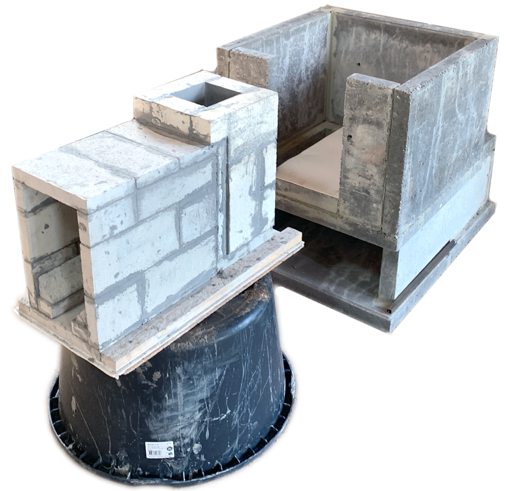

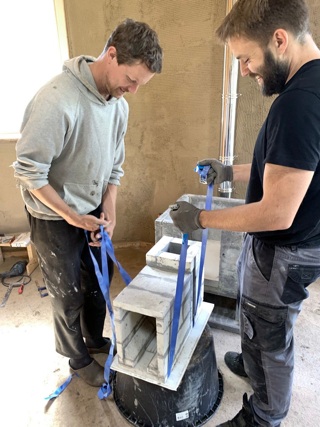

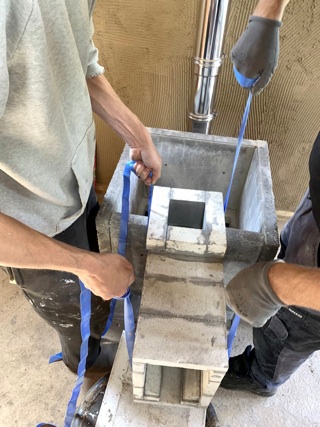

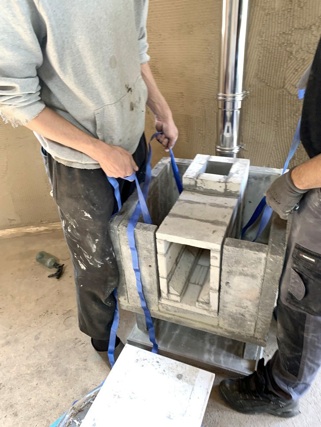

Em seguida, coloque a placa de transporte com o núcleo o mais próximo possível da placa de fundo, de preferência em uma elevação de blocos de betão ou algo semelhante. Remova as ripas da placa de transporte. Levante cuidadosamente o núcleo da placa e coloque-o sobre as três tiras de argila (fig. 3). A frente deve estar nivelada com a frente da redoma. Empurre o núcleo firmemente contra as duas tiras de Superwool - o resultado deverá ficar completamente hermético. Verifique com um nível, um esquadro e uma fita métrica se tudo está no lugar certo.

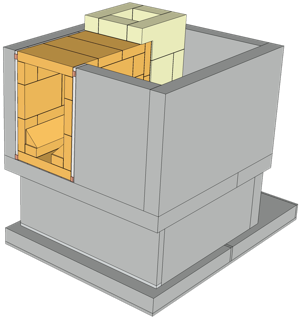

Se tudo estiver em ordem, preencha a lacuna à esquerda do núcleo com as três tiras horizontais de Superwool. Primeiro pressione-os para que possam ser facilmente empurrados para dentro da abertura.

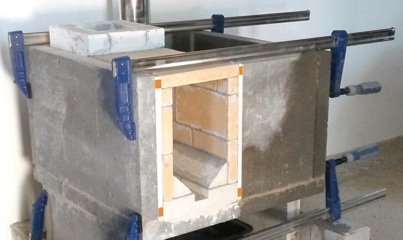

Agora corte o tijolo de betão frontal no tamanho certo (fig. 4) e perfure o furo de Ø 8 mm conforme indicado no início do Passo 4. Uma tira de Superwool é colocada entre o tijolo e o núcleo. Essa tira tem 12 mm de espessura e é pressionada cerca de 3 mm pelo tijolo; a junta terá, portanto, 9 mm de largura. Cole o tijolo na placa de fundo e prenda-a com um grampo.
Espaçadores
Na altura da parte superior e inferior do núcleo, agora coloque dois blocos serrados sob medida entre o núcleo e o lado esquerdo, e também dois entre o núcleo e o tijolo frontal. Isso manterá a tijolo frontal no lugar quando você colar e prender o lado direito.

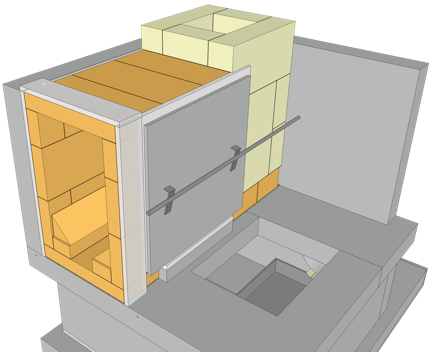

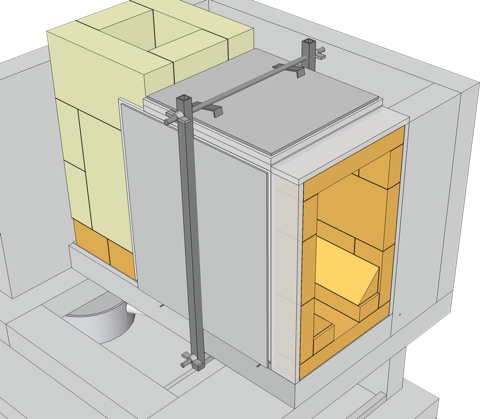

Coloque um pedaço de Superwool contra a parede da câmara de combustão e, em seguida, um ladrilho de 30 x 30 cm contra ela. Nos furos perfurados, colocar uma haste ou vergalhão roscado de
Ø 8 mm e 52,5 cm de comprimento. Juntamente com duas cunhas, mantém o ladrilho no lugar (fig. 5).
Parte superior da chaminé interna
Agora a metade superior da chaminé interna pode ser colocada na parte inferior. Devido às altas temperaturas na chaminé interna, a parte superior pode se expandir de maneira ligeiramente diferente da parte inferior. Para evitar rachaduras, não é colado, mas repousa sobre uma camada de argila (fig. 6).
Finalmente, em cima da câmara de combustão coloque uma tira de Superwool com 50 mm de largura.
1.
3.
4.
2 mm argila
2.
3 mm
argila
espaçadores
5.
6.
Superwool
