Passo 6 As peças de metal

As dimensões do duto de ar secundário e da porta com caixilho assumem um núcleo com dimensões de 220 x 353 x 537 mm. Se for diferente, os tamanhos abaixo devem ser ajustados.

Existem ficheiros SketchUp 3D para o duto de ar secundário, e para a combinação porta/caixilho.

Há também um ficheiro pdf 2D para imprimir.

Porta e caixilho

O caixilho

Você precisa de um perfil L de 40 x 40 x 4 mm para o caixilho. Corte os ângulos de 45 graus de acordo com a figura 2 e solde-os. Efetue quatro furos de Ø 5 mm nos cantos exteriores a 10 mm das bordas (fig. 3).

O duto de ar secundário (canal de piso)

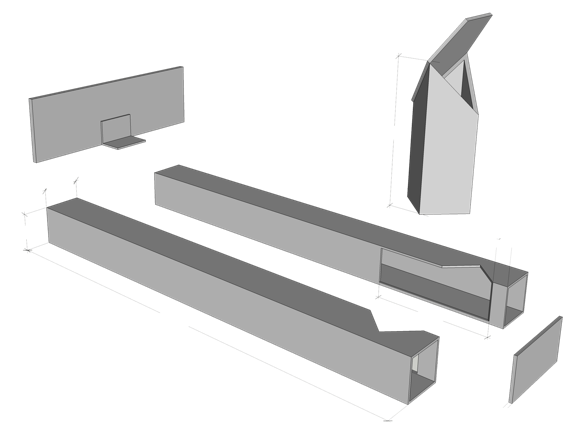

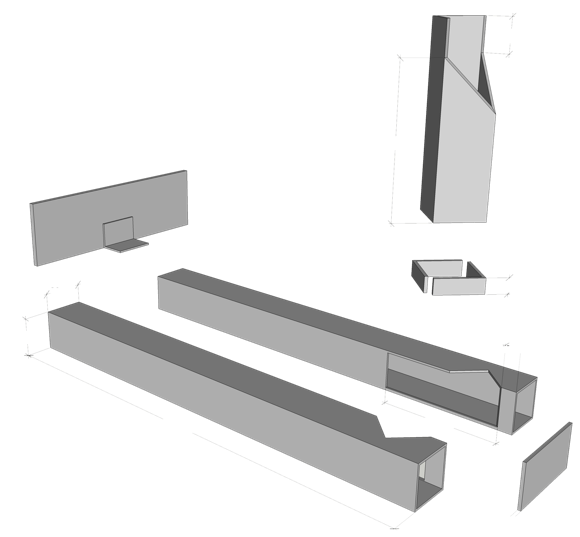

De um tubo quadrado de 30 x 30 x 2 mm corte duas peças de 330 mm e uma peça de 92 mm. Um triângulo de 26 x 26 x 37 mm é cortado das duas peças longas, a 10 mm da extremidade. Deverá também cortar uma abertura de 26 x 85 mm. As duas peças estão agora soldadas de acordo com o esquema (fig. 1).

Na peça de 92 mm, marque quatro ângulos de 45º a partir de uma diagonal e esmerilhe-os. De um lado haverá uma placa que foi primeiro cortada no tamanho certo (veja o desenho ao lado).

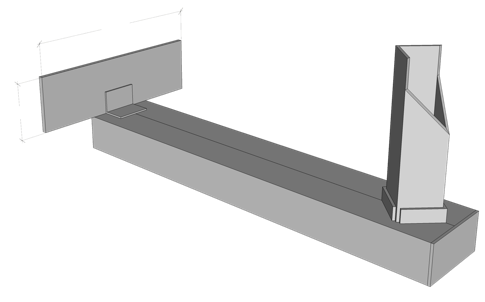

O conjunto (o “stub”) é soldado verticalmente na abertura quadrada do tubo horizontal (o “feed”).

Na parte da frente deverá soldar uma placa de 158 x 48 x 4 mm com uma peça de perfil L.

Na outra extremidade está outra placa de vedação de 60 x 30 x 2 mm.

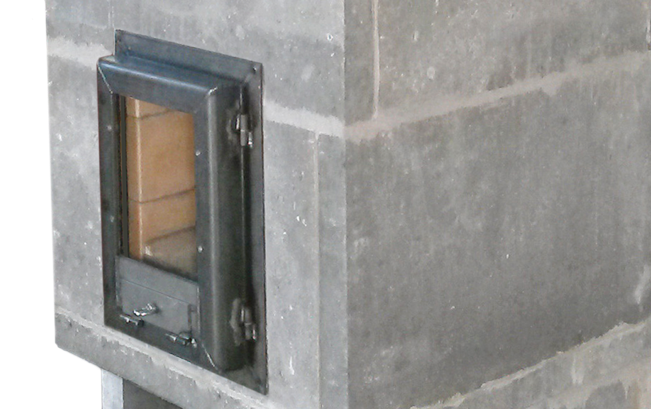

A porta

Você também usa perfil L de 40 x 40 x 4 mm para a porta. Corte e solde de acordo com a figura 4.

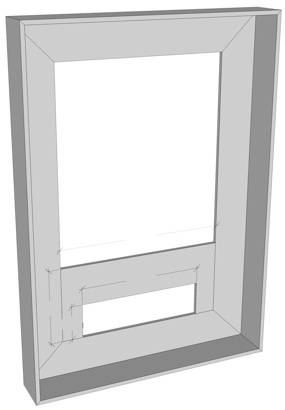

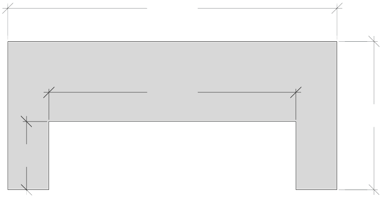

De uma placa de 168 x 76 x 4 mm é agora cortada uma abertura de 126 x 35 mm. Esta placa é então soldada na porta (fig. 5).

2. Dimensões do caixilho

3. Localização dos furos

4. Dimensões da porta

5. Placa com abertura de ar

6. Perfil U

7. Furos, válvula de vedação

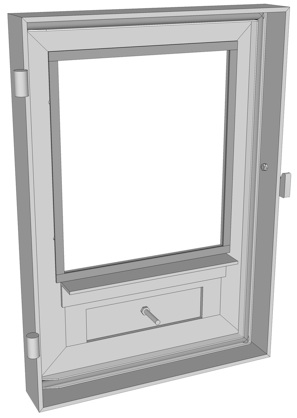

O interior da porta será agora equipado com um perfil em U de 10 x 10 x 1,5 mm (fig. 6). Com a rebarbadora, corte um canto de 15 x 6 mm nas duas peças mais curtas (no lado da dobradiça). Os perfils são então soldadas. O perfil na parte onde o fecho estará é fixado a uma distância de 3 mm do lado. Após a montagem, as bordas do caixilho devem encaixar exatamente nela. No lado da dobradiça não há perfil em U, mas apenas fita de vidro de 3 x 12 mm.

A figura 7 mostra quatro buracos de 4 mm perfurados a 35 mm da parte superior e inferior e

8 mm da lateral. É aqui que os parafusos que prendem o vidro no lugar virão mais tarde. Você também pode ver a válvula de 144 x 50 x 4 mm que fecha a abertura de ar.

Exatamente no meio deverá fazer um furo de Ø 5 mm, por onde passa um parafuso no qual é fixada uma porca de olhal.

Coloque a placa no lugar e solde as dobradiças. A válvula só pode ser aberta (o parafuso bate na borda) ou fechada completamente.

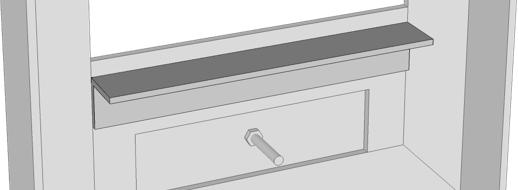

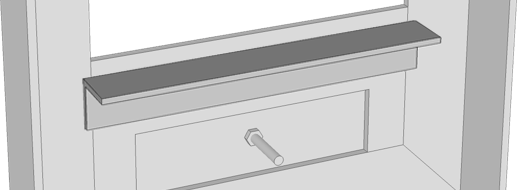

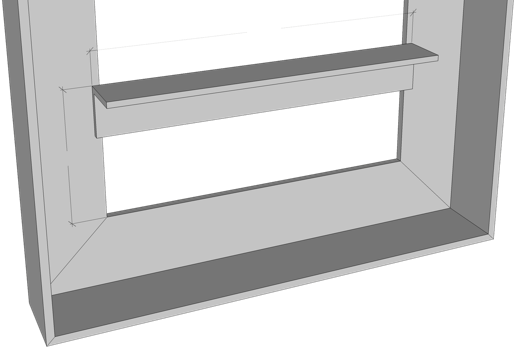

Solde uma peça de 168 mm de um perfil L de 25 x 25 x 3 mm no interior da porta, 8 mm abaixo da aresta (fig. 8).

É aqui que o vidro repousa.

Montagem

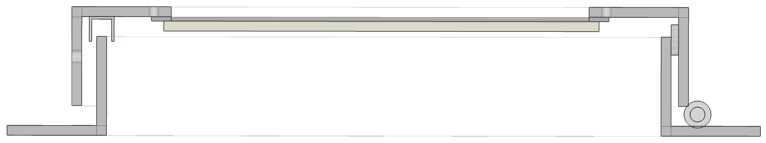

As dobradiças agora são soldadas: 40 mm da parte superior e inferior da porta (fig. 10). Coloque o caixilho sobre uma mesa plana e coloque quatro blocos de 8 mm por cima. Você coloca a porta nos blocos; a porta agora “flutua” 8 mm acima do caixilho. Desloque a porta de forma que o espaço entre o caixilho e a porta seja de 6 mm do lado onde ficará o trinco (ver imagem acima). As bordas do caixilho encaixam exatamente no perfil U. Fixe-o no lugar com alguns grampos.

Solde as dobradiças no caixilho e na porta.

10. As dobradiças soldadas

11. Trinco

Trinco

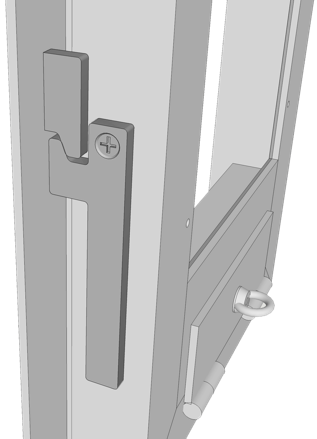

A figura 11 mostra o trinco. O trinco e a patilha de fecho correspondente são cortados de uma chapa de ferro de 6 mm de espessura (fig. 11). Solde essa patilha ao caixilho, a parte superior 160 mm abaixo da borda do caixilho e o lado esquerdo a 18 mm da borda.

Em seguida, monte a porta e coloque-a nos blocos de 8 mm no lado do fecho. Coloque o trinco e determine a localização onde ficará o furo (Ø 5 mm). O trinco deverá ser fixado com um parafuso e duas porcas.

Selo

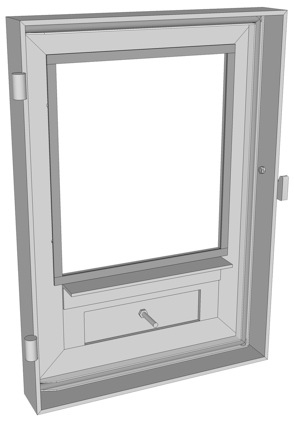

Cole um cordão refratário de 10 mm de largura no perfil U. No local da janela, cole uma tira de fita de vidro resistente ao calor de 2 mm de espessura.

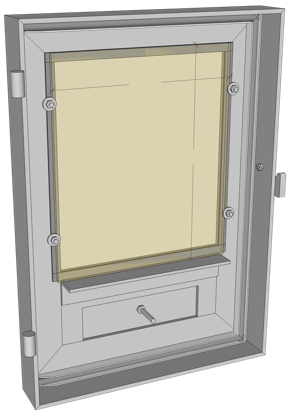

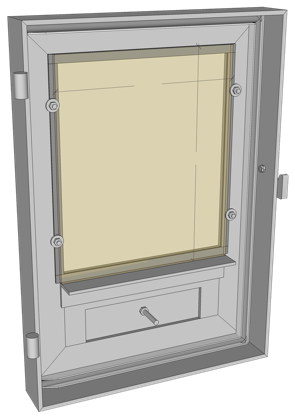

O vidro agora pode ser colocada. Quatro parafusos de aço inoxidável de ± 20 mm seguram a placa de vidro no lugar. Duas porcas garantem a distância correta (ver imagem).

12.

123

13. Cordão refratário e fita de vidro

14. O vidro

Moldura superior e placa de cobertura

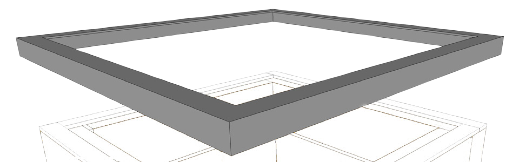

Moldura superior de aço

No topo da redoma encontra-se uma moldura em

perfil L de 25 x 25 x 3 mm, para melhorar a robustez da redoma. O espaço entre a redoma e a moldura é de apenas 1 mm, por isso deve ser soldado com cuidado. As dimensões são de 608 x 608 mm no exterior, a abertura quadrada no interior é de 558 x 558 mm.

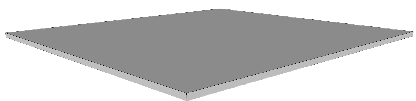

Placa de cobertura

A parte superior da redoma é uma placa de aço de

6 mm com dimensões de 550 x 550 mm.
