Bouwbeschrijving

Dit is een stap-voor-stap beschrijving van de bouw van de Roquetinho. Je hebt er wat doe-het-zelf basisvaardigheden voor nodig, en voor het metaalgedeelte (iemand met) basis metaalconstructievaardigheden, zoals lassen. Materiaalkosten liggen tussen de 400 en 500 euro.

Constructie: een overzicht


    Roquetinho is…

Het zichtbare gedeelte van de kachel (de mantel of bell) is gemaakt van betontegels, zoals die veel voor tuinbestrating verkocht worden (60 x 40 x 5 cm). Ook tweedehands zijn deze prima te gebruiken. De bovenste twee lagen zijn van vuurvast beton. Op de bovenkant ligt een 6 mm dikke stalen plaat.

De bell absorbeert de geproduceerde warmte om die daarna geleidelijk aan de kamer af te geven.

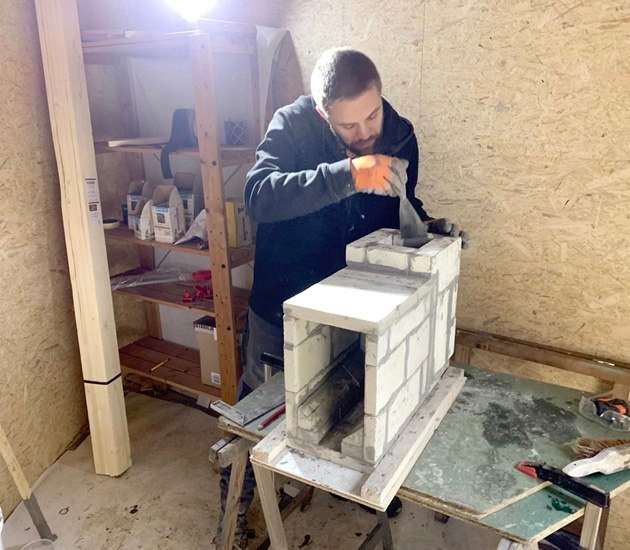

Aan de binnenkant zit de kernkachel (of kortweg kern) waarin de verbranding plaatsvindt. De kern bestaat uit een vuurkamer gemaakt van harde vuurvaste stenen, en een riser: een vertikaal kanaal dat gemaakt is van vuurvaste isolatiestenen.

In deze riser ontstaan twee draaikolken van vuur (dubbele vortex), waarin de houtgassen bij zeer hoge temperaturen worden naverbrand.


    Archief

In het archief vind je oudere versies van de Roquetinho.


En hier is het SketchUp-bestand voor het 2023 model, de versie waar deze beschrijving over gaat. De map bevat het bestand van de kachel, evenals afzonderlijke bestanden voor de kern, het secundaire luchtkanaal en het deurtje.



Stap 1  Alvorens te beginnen. Gereedschap en materialen


Voordat je met de kachel begint is het belangrijk om een paar zaken goed na te gaan: is de vloer wel sterk genoeg voor de 530 kg wegende kachel, is de rookafvoer in orde of moet die eerst worden aangelegd, en is de grootte en de mate van isolatie van de ruimte zodanig dat die past bij het vermogen van de Roquetinho. Lees verder...



Stap 2  Beton gieten en zagen. Werken met vuurbeton


Een stuk spaanplaat met kunststof coating is heel geschikt om de bodem van een mal mee te maken: die is al waterdicht en hoeft dus niet geschilderd te worden.

Lees verder...



Stap 3  Grondlaag, bodemplaat, vuurkamer en riser


Vanuit het gat in het plafond waar het rookkanaal doorheen gaat trek je een loodlijn naar de vloer. Op 42 cm links en 18 cm rechts van dat punt trek je een lijn. Tussen deze twee lijnen komen de eerste twee 40 x 60 cm betontegels, die je op de vloer metselt. Lees verder...


Stap 4  Eerste laag van de bell. De kern plaatsen


De bovenkant van de eerste laag van de bell moet precies even hoog komen als de vuurkamer. In de SketchUp tekening is die eerste laag 356 mm (inklusief de lijm). De vuurkamer is 353 mm met daaronder 3 mm voor de stroken klei waarop hij geplaatst gaat worden. Lees verder…


Stap 5  Constructie van de bell


Vanaf de tweede laag worden de hoeken behalve gelijmd ook extra vastgezet met een schroef. Daarvoor worden op de lange zijden 25 mm uit de kant gaten van 6 mm doorsnede geboord. Lees verder…



Stap 6  De metalen onderdelen


De afmetingen van het secundaire luchtkanaal en de deur met kozijn gaan uit van een kern met afmetingen 220 x 353 x 537 mm. Mocht dat anders zijn dan moeten onderstaande maten worden aangepast. Lees verder...



Stap 7  Montage


Het vastzetten van het frame doe je met leem. Werken met leem is echt iets anders dan werken met cement. Probeer het eerst uit; de leem mag niet te droog of te nat zijn. Zorg bij het aanbrengen voor een ononderbroken "rol", er mogen geen openingen in zitten. Lees verder…
