Stap 6 De metalen onderdelen

De afmetingen van het secundaire luchtkanaal en de deur met kozijn gaan uit van een kern met afmetingen 220 x 353 x 537 mm. Mocht dat anders zijn dan moeten onderstaande maten worden aangepast.

Er zijn 3D-SketchUpbestanden voor het secundaire luchtkanaal, en voor de deur/kozijn combinatie.

Om uit te printen is er een 2D pdf-bestand.

Deur en kozijn

Het kozijn

Voor het kozijn heb je L-profiel nodig van 40 x 40 x 4 mm. Slijp de 45 graden hoeken volgens afbeelding 2 en las ze aan elkaar. Op de uiterste hoeken worden op 10 mm vanaf de rand vier gaten van Ø 5 mm geboord (afb 3).

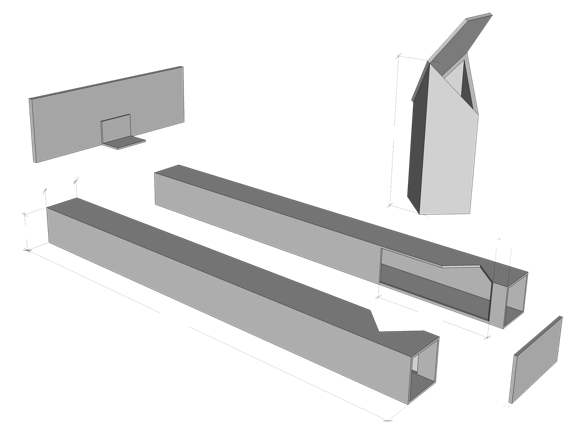

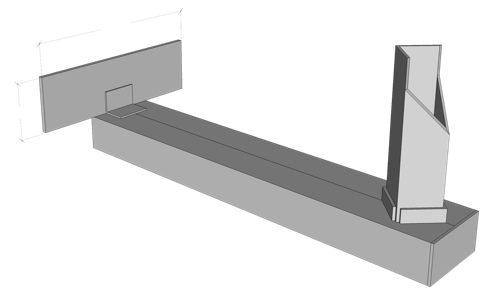

Het secundaire luchtkanaal (floorchannel)

Slijp uit een vierkante buis van 30 x 30 x 2 mm twee stukken van 330 mm en een stuk van 92 mm. Uit de twee lange stukken wordt op 10 mm vanaf het uiteinde een driehoek uitgeslepen van 26 x 26 x 37 mm. Ook wordt er een sleuf van 26 x 85 mm weggeslepen. De twee stukken worden nu volgens tekening aan elkaar gelast. (afb 1).

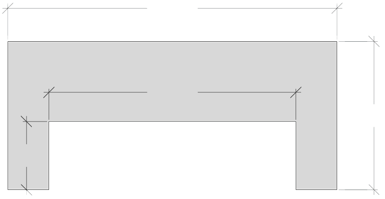

Teken op het stuk van 92 mm vanaf een diagonaal vier hoeken van 45º af en slijp ze eraf. Aan één kant komt een plaatje dat eerst op maat is geslepen (zie de tekening hiernaast). Dit geheel (de “stub”) wordt vertikaal op de vierkante opening van de horizontale buis (de “feed”) gelast.

Aan de voorkant wordt met een hoekijzer een plaatje van 158 x 48 x 4 mm gelast.

Aan het andere uiteinde komt nog een afsluitplaatje van 60 x 30 x 2 mm.

stub

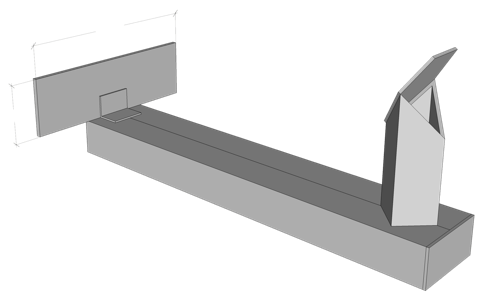

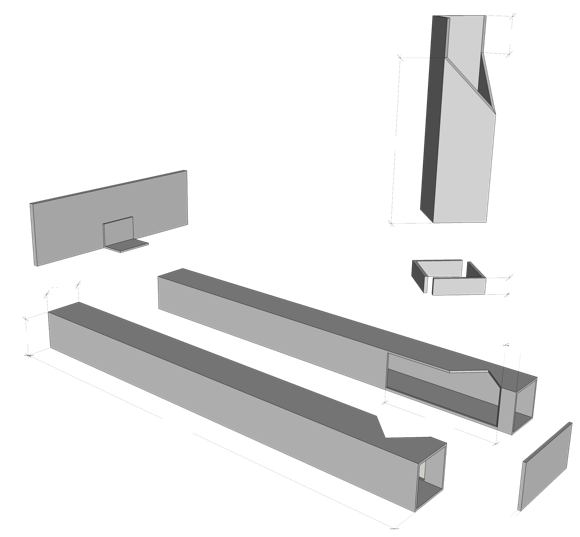

1. Floorchannel

303

418

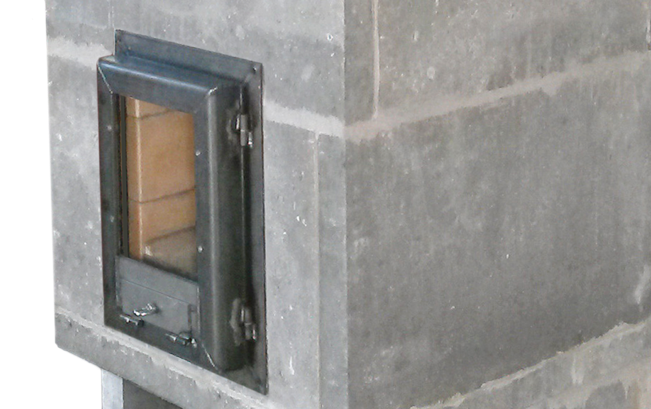

Het deurtje

Ook voor het deurtje gebruik je 40 x 40 x 4 mm L-profiel. Slijp en las volgens afbeelding 4.

In een plaatje van 168 x 76 x 4 mm wordt nu een luchtopening van 126 x 35 mm geslepen. Vervolgens wordt dit plaatje in het deurtje gelast (afb 5).

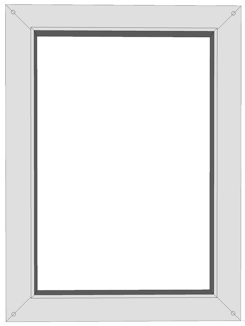

2. Afmetingen kozijn

3. Plaats van de gaten

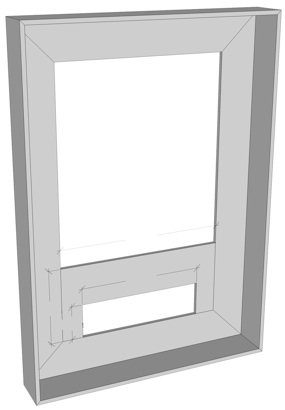

4. Afmetingen deurtje

5. Plaatje met luchtopening

6. U-profiel

7. Gaten, afsluitklep

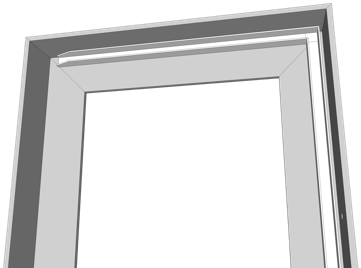

Aan de binnenkant van het deurtje komt nu U-profiel van 10 x 10 x 1,5 mm (afb 6). Van de twee kortere stukken wordt aan de scharnierkant een hoek van 15 x 6 mm afgeslepen. Ze worden strak tegen de boven- en onderkant aangelast. Het profieltje aan de kant waar de sluiting komt wordt op 3 mm afstand van de zijkant vastgezet. Na montage moeten de randen van het kozijn hier precies in passen. Aan de scharnierkant komt geen U-profiel, daar komt alleen glasband van 3 x 12 mm.

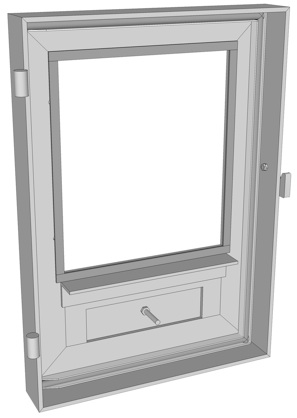

Op afbeelding 7 zie je dat er op 35 mm vanuit de boven- en onderkant en 8 mm vanaf de zijkant vier gaten van 4 mm zijn geboord. Hierin komen later de bouten die het glas op z'n plek houden.

Ook zie je de klep van

144 x 50 x 4 mm die de luchtopening afsluit. Precies in het midden boor je een gat van Ø 5 mm, hierdoorheen komt een bout waaraan een oogmoer is bevestigd.

Klem het plaatje op z’n plek en las de scharnieren. De klep kan alleen helemaal open (de bout stuit dan tegen de rand) en helemaal dicht.

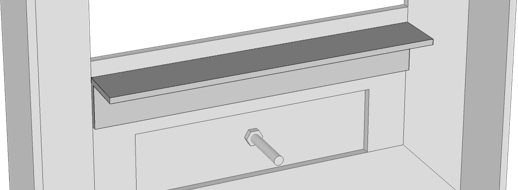

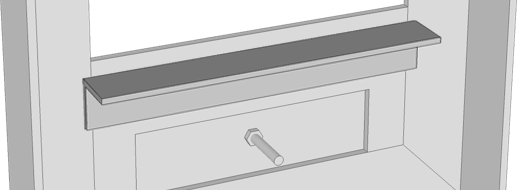

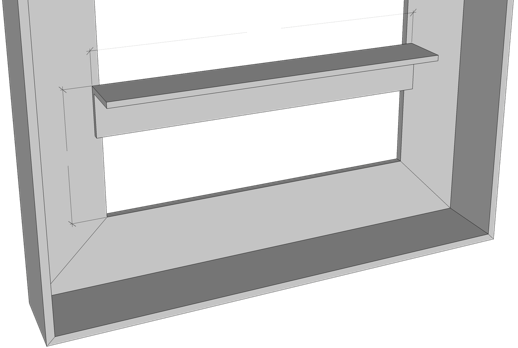

Van een 25 x 25 x 3 mm L-profiel las je een stuk van 168 mm aan de binnenkant van het deurtje, 8 mm onder de rand (afb 8). Hierop komt het glas te rusten.

Monteren

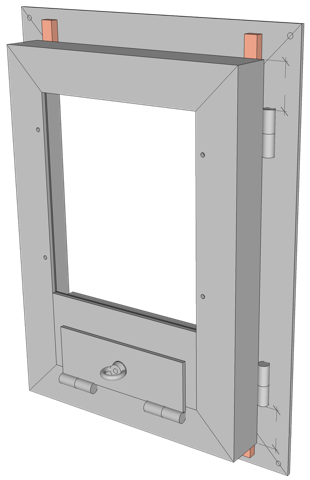

De scharnieren worden nu aangelast, op 40 mm vanaf de onder- en bovenkant van het deurtje (afb 10). Leg het kozijn op een vlakke tafel en leg er vier blokjes van 8 mm op. Je plaatst het deurtje op de blokjes; het deurtje “zweeft” nu 8 mm boven het kozijn. Verschuif het deurtje zodanig, dat aan de kant waar de sluiting komt de ruimte tussen kozijn en deur 6 mm is (zie afbeelding hierboven). De randen van het kozijn vallen dan precies in het U-profiel. Houd het geheel met een paar lijmklemmen op z’n plaats.

Las de scharnieren aan het kozijn en aan de deur.

8. L-profiel 25 x 25 x 3

10. De aangelaste scharnieren

11. Sluiting

afsluitplaatje 60 x 30 x 2 mm

Sluiting

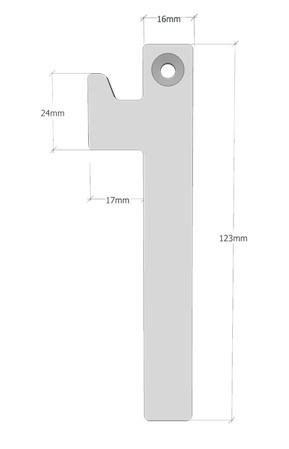

Op afbeelding 11 zie je de sluiting. De sluiting en het

corresponderende lipje slijp je uit een plaatje ijzer van 6 mm dik (afb 12). Dat lipje las je op het kozijn, de bovenkant 160 mm onder de kozijnrand en de linkerkant 18 mm uit de kant.

Monteer nu het deurtje en plaats het aan de sluitkant op de 8 mm-blokjes. Leg de sluiting op z’n plek en bepaal zo de plaats waar het gat komt (Ø 5 mm). Met een bout en twee moeren zet je hem vast.

Afdichting

In het U-profiel lijm je 10 mm breed vuurkoord. Ter plaatse van het kachelruitje lijm je strookjes hittebestendig glasband van 2 mm dik.

Het ruitje kan nu geplaatst worden.

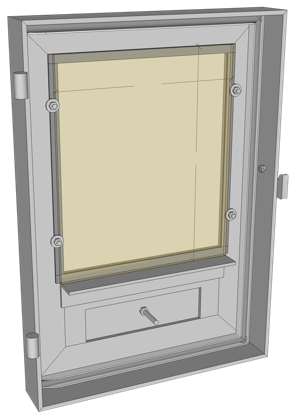

Vier roestvrijstalen bouten van ± 20 mm houden het glasplaatje op z'n plek. Twee moeren zorgen voor de juiste afstand (zie afbeelding).

12.

123

13. Vuurkoord en glasband

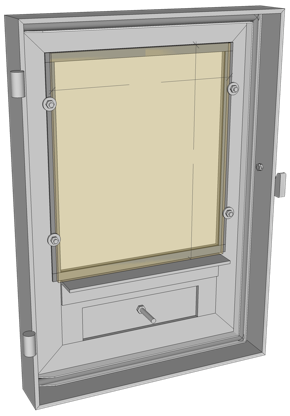

14. Het ruitje

Bovenframe en afdekplaat

Stalen bovenframe

Aan de bovenkant van de bell zit een frame gemaakt van 25 x 25 x 3 mm L-profiel, om de stevigheid van de bell te verbeteren. De ruimte tussen de bell en het frame is slechts 1 mm, dus het moet met zorg worden gelast. Afmetingen zijn 608 x 608 mm aan de buitenkant, de vierkante opening aan de binnenkant is 558 x 558 mm.

Afdekplaat

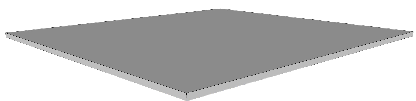

De bovenzijde van de bell is een 6 mm stalen plaat met afmetingen 550 x 550 mm.
