Stap 2

Voordat je met de kachel begint is het belangrijk om een paar zaken goed na te gaan: is de vloer wel sterk genoeg voor de 530 kg wegende kachel, is de rookafvoer in orde of moet die eerst worden aangelegd, en is de grootte en de mate van isolatie van de ruimte zodanig dat die past bij het vermogen van de Roquetinho.

Het is voornamelijk een stralingskachel en daarvoor geldt dat die idealiter in het midden van de ruimte staat. Vaak zal er toch gekozen worden voor plaatsing tegen een wand. Het kan in dat geval een groot voordeel zijn als het een binnenmuur betreft en deze aldus een accumulerende functie krijgt: zowel voor de te verwarmen ruimte als voor de ruimte ernaast.

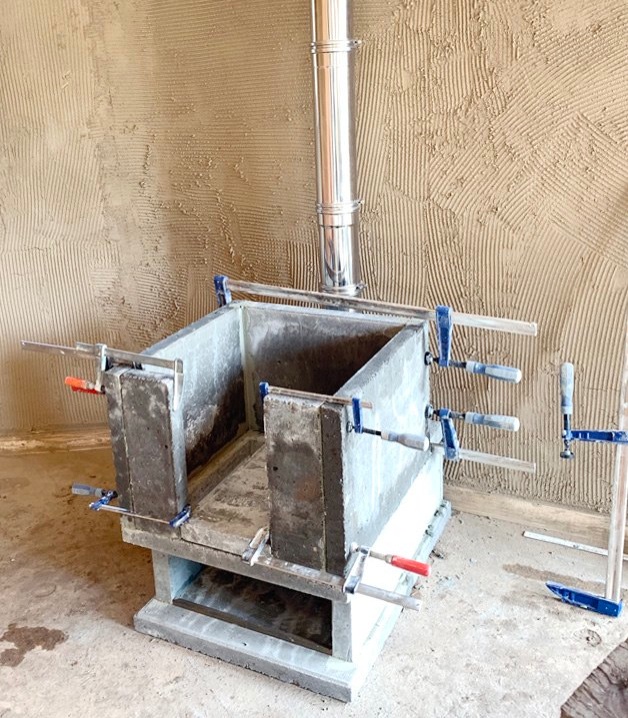

Bij plaatsing tegen een wand moet de afstand tot die wand minimaal 22 cm zijn.

En verder: een aparte luchttoevoer is niet nodig, maar de ventilatie van de ruimte moet goed in orde zijn.

    Fundering

Een houten vloer is niet sterk genoeg voor een Roquetinho! Apart funderen is dan noodzakelijk. Meest voor de hand liggend is vanuit de bodem onder de vloer. Soms is het mogelijk om stalen balken in te laten in de muur. Dat moet dan wel door een professional gedaan worden!

    Rookafvoer

Het rookkanaal moet op z'n minst 4 meter hoog zijn, gerekend vanaf de uitlaat van de kachel. In de kamer volstaat een enkelwandig roestvrijstalen kanaal van 120 mm doorsnee. Vanaf 30 cm onder het plafond gaat het dan over in een dubbelwandig rookkanaal. Ook voor de Roquetinho geldt de regulering voor houtkachels: zoals dat de bovenkant van het rookkanaal boven de nok van het dak uit moet steken.

Gereedschap

    Triltafel

Om vormen uit vuurvast beton te gieten heb je een (eenvoudige) triltafel nodig. Zodra het betonmengsel in de mal gaat moet het worden getrild om het materiaal te verdichten en de luchtbellen eruit te persen.

   om stenen en beton te slijpen / zagen:

• een haakse slijper

• een diamantcirkelzaag

• half- of volgelaatsmasker

• veiligheidsbril

1. •lijmklemmen


• workmate

• lineaal, rolmaat, potlood

   om mallen te maken:

• zaagtafel

• zaag

1. •boor


2. •rolmaat


• schroevendraaier

• verfkwast

1. •schuurpapier


    Materiaallijst en leveranciers

1. •25 kg aluminiumcement, zie www.beeldhouwwinkel.nl


2. •3 x 25 kg chamotte, zie www.keramikos.nl/chamotte-korrels


3. •vuurvaste isolatiestenen 230x114x64 mm, zie ThermAll type-26


4. •vuurvaste stenen 220x110x30 mm voor de vuurkamer, zie vuurvaste-steen-220x110x30mm


5. •vuurvaste stenen 220x110x60 mm voor de vuurkamer, zie vuurvaste-steen-220x110x60mm


6. •vuurvaste lijm (bijvoorbeeld Moviset), zie vuurvaste-kit-5kg-emmer


7. •cementlijm (tegellijm)


8. •betontegels 60x40x5 cm


9. •portland cement


10. •scherp zand, fijn grind


11. •kleipoeder en fijn zand om leem mee te maken, bijvoorbeeld magma-111-kleipoeder


12. •keramische isolatiedeken 200 x 61 x 1,2 cm, bijvoorbeeld Superwool


13. •vuurvast glas 220 x 175 x 4 mm, zie robax-4mm


14. •hittebestendig glasband 5 x 2 mm


15. •vuurvast koord 10 mm en 5 mm


16. •1 m. vierkante stalen buis (30 x 30 x 2 mm) voor floorchannel


17. •3 m. stalen L-profiel (40 x 40 x 4 mm) voor deur en kozijn


18. •3 m. stalen L-profiel (25 x 25 x 3 mm) voor de bovenkant van de bell


19. •1,5 m. stalen U-profiel (10 x 10 x 1,5 mm) voor deur


20. •stalen plaat (550 x 550 x 6 mm) voor de bovenkant van de bell


21. •staalplaat ± 180 x 170 x 4 mm voor deur en floorchannel


22. •staalplaat ± 33 x 170 x 6 mm voor sluiting


23. •wat kleine stukjes staalplaat van 1 en 2 mm


24. •latten, balkjes, plaat multiplex voor transport etc.

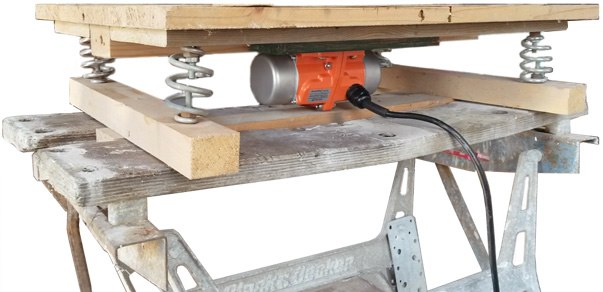

Hier zie je een simpele triltafel die je op een Workmate kunt zetten. Een dikke multiplex plaat van 40x60 cm wordt bevestigd aan twee balken van 40 cm door middel van vier veren die je vastzet met bouten en moeren. Een balk van 60 cm, bevestigd aan de twee balken van 40 cm, wordt in de workmate geklemd. Om de workmate te stabiliseren leg je er 2 betontegels op. Aan de zijkant van de multiplex plaat schroef je een dik metalen plaatje, waartegen je de boorhamer houdt om te trillen. Op de plaat zet je de mal vast met lijmklemmen. Zorg ervoor dat hij waterpas staat.

Het trillen gaat veel gemakke-lijker met gebruikmaking van een trilmotor. Het vuurbeton-mengsel heeft maar een korte open tijd, en dan scheelt het veel stress als je niet met de hand hoeft te trillen. Een eenvoudige 50 watt trilmotor is voor dit doel al voldoende. Je schroeft hem vast aan de onderkant van de trilplaat, zie de foto. Zie ook

dit YouTubefilmpje.
