Stap 4 Eerste laag van de bell. De kern plaatsen
Bell: de eerste laag
De bovenkant van de eerste laag van de bell moet precies even hoog komen als de vuurkamer. In de SketchUp tekening is die eerste laag 356 mm (inklusief de lijm). De vuurkamer is 353 mm met daaronder 3 mm voor de stroken klei waarop hij geplaatst gaat worden.
Mocht de hoogte van de vuurkamer wat afwijken, pas dan de maat van de betontegels aan.

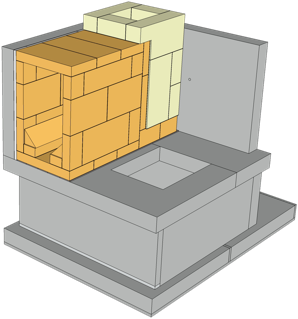

Aan de binnenkant van de achterste tegel boor je een gat van Ø 8 mm en ongeveer 25 mm diep, op 240 mm vanaf de rechterkant en op 190 mm vanaf de onderkant (afb 1). Hetzelfde doe je aan de binnenkant van de voorste tegel.
Lijm de linkertegel en de achterste tegel op hun plek. De ruwe kanten van de tegels komen aan de buitenkant. Gebruik weer lijmklemmen om de delen op elkaar te persen. Zorg dat het vlak, haaks, waterpas en even hoog is.
Het plaatsen van de kern
De lijm van de kern moet door en door verhard zijn: laat het zeker 3 dagen drogen voordat je hem op z'n plek tilt. Ook de twee tegels van de eerste laag moeten de tijd hebben gekregen om goed te drogen.

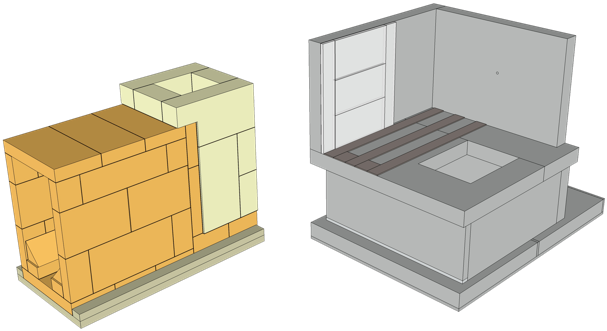

Plaats twee stroken Superwool van 50 mm breed tegen de linkertegel. Op de tekening zijn dat de vertikale stroken. Breng op de bodemplaat, daar waar de kern zal worden geplaatst, van achter naar voren drie stroken klei aan van 3 mm hoogte (afb 2).

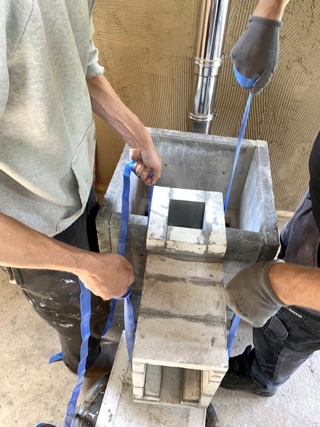

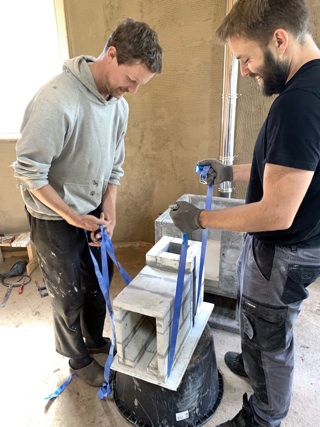

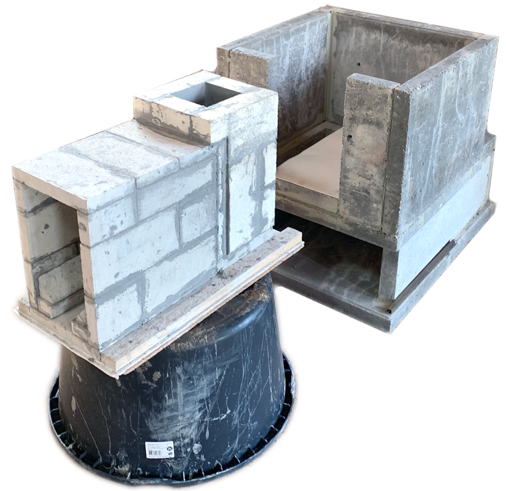

Plaats dan de transportplaat met de kern zo dicht mogelijk bij de bodemplaat, het best op een verhoging van betonblokken of iets dergelijks. Verwijder de latten van de transportplaat. Til voorzichtig de kern van de plaat, en zet hem op de drie stroken klei (afb 3). De voorkant moet gelijk zitten met de voorkant van de bell. Duw de kern stevig tegen de twee stroken Superwool - het moet goed luchtdicht worden. Check met een waterpas, een winkelhaak en een rolmaat of alles goed zit.
Als alles in orde is vul je de opening links van de kern op met de drie horizontale stroken Superwool. Pers ze eerst goed plat, zodat ze gemakkelijk in de opening geduwd kunnen worden.

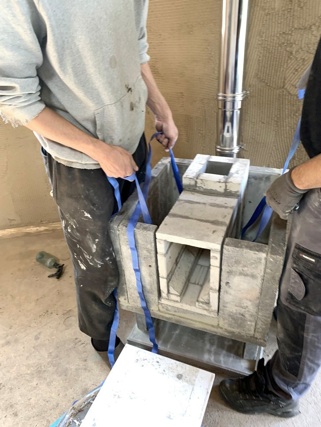

Zaag nu de voorste betontegel op maat (afb 4) en boor het gat van Ø 8 mm zoals aan het begin van Stap 4 is aangegeven. Tussen deze tegel en de kern komt een strook Superwool. Die strook is 12 mm dik en wordt zo'n 3 mm door de tegel ingedrukt; de voeg wordt dus 9 mm breed. Lijm de tegel op de bodemplaat en zet hem vast met een lijmklem.
Afstandhouders
Ter hoogte van de boven- en onderkant van de kern plaats je nu twee op maat gezaagde blokjes tussen de kern en de linkerzijkant, en ook twee tussen de kern en de voorste tegel. Zo blijft de voorste tegel op z'n plaats als je de rechterzijkant lijmt en vastklemt.

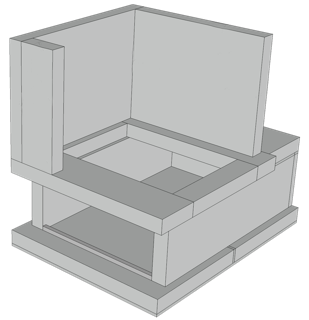

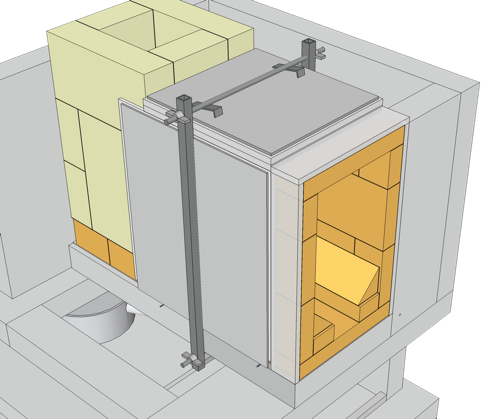

Tegen het wandje van de vuurkamer plaats je een stuk Superwool met daar tegenaan een wand- of vloertegel van 30 x 30 cm. In de geboorde gaten plaats je een draadeind of betonijzer van Ø 8 mm en 52,5 cm lang. Samen met twee wiggen houdt die de tegel op z’n plek (afb 5).
Bovenste deel van de riser
Nu kan de bovenste helft van de riser op de onderste geplaatst worden. Door de hoge temperaturen in de riser kan de bovenkant net even anders uitzetten dan de onderkant. Om scheuren te voorkomen wordt hij daarom niet gelijmd, maar komt hij te rusten op een laagje klei (afb 6).
Tenslotte leg je bovenop de vuurkamer een strook Superwool van 50 mm breed.
1.
3.
4.
2 mm klei
6.
2.
5.
afstandhouders
3 mm
klei
Superwool
