Execução de perfurações

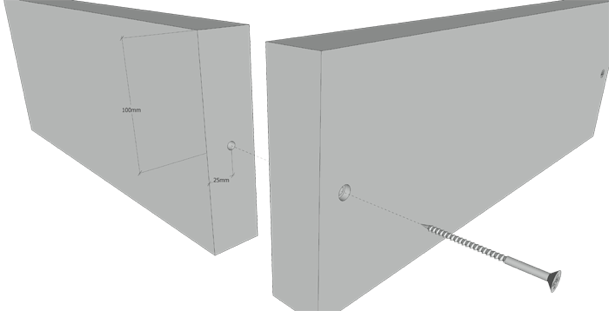

A partir da segunda camada, os cantos são fixados com um parafuso. Para tal são perfurados orifícios com diâmetro de 6 mm: nas peças longas a 25 mm de lado, e nas peças mais curtas exatamente no meio das extremidades - é aí que são inseridas as buchas. Para estes furos funciona bem utilizar uma broca de 7 mm e depois utilizar buchas de 6 mm.


A perfuração é feita com uma broca de betão comum, e tambem com uma broca de diamante. Você pode ver como trabalhar com uma broca de diamante neste video do YouTube.

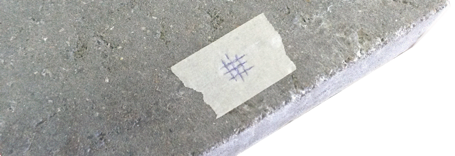

É necessária uma marcação precisa. Faça isso com quatro linhas ao redor do buraco, conforme mostrado aqui. Para o furo na parte mais longa, você o perfura da frente e de trás.



100

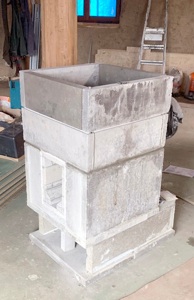

   Segunda camada

Antes de finalmente colocar as camadas no lugar, você deverá efetuar primeiro um teste de ajuste. Numa superfície plana você coloca as camadas juntas. Teste se os parafusos estarão apertados. Eles não devem estar muito soltos, mas certamente também não devem estar muito apertados. Se necessário, você pode perfurar um pouco o buraco ou usar umas buchas diferentes.


A segunda camada é colocada sobre a primeira com argamassa de cimento 1:5 (1 parte de cimento Portland

para 5 partes de areia). A altura da camada de argamassa é de 9 mm.

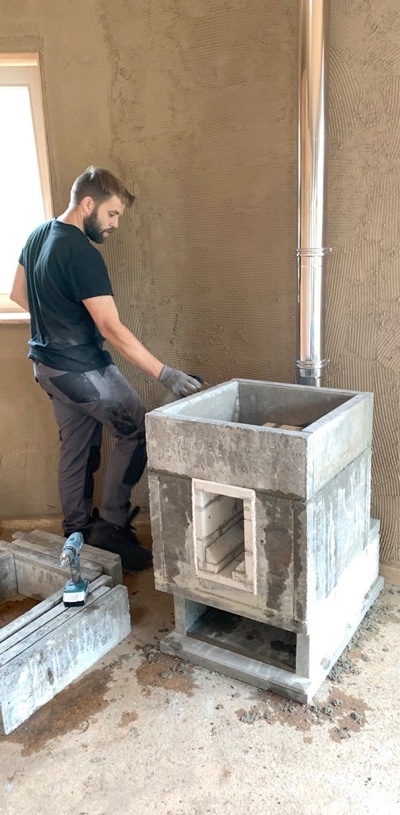

Coloque os quatro tijolos de betão na argamassa uma a uma e aparafusá-los, sem cola. Pressiona as peças exatamente no lugar. Meça as duas diagonais para ter certeza de que está exatamente quadrada. Se necessário, use o grampo grande para corrigir.
Agora cubra a câmara de combustão com um pedaço de Superwool.

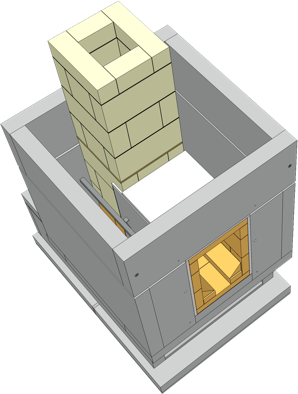

  Parte superior da chaminé interna

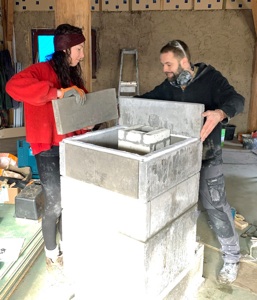

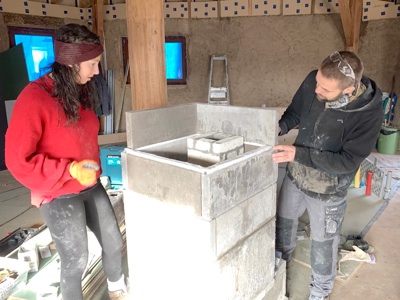

Agora a metade superior da chaminé interna pode ser colocada na parte inferior. Devido às altas temperaturas na chaminé interna, a parte superior pode se expandir
de maneira ligeiramente diferente da parte inferior. Para evitar rachaduras, não é colado, mas repousa sobre uma camada de argila (fig. 1).

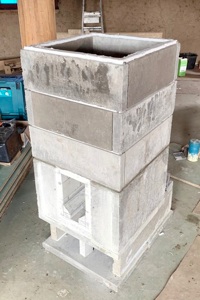

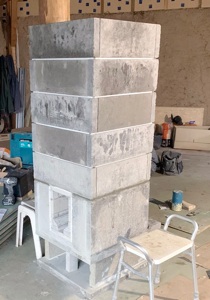

   Camada 3 a 6

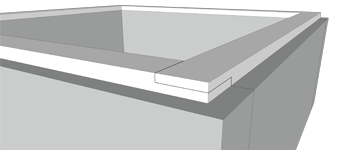

Camada 3: Coloque tiras de Superwool de 35 mm de largura no interior da camada anterior. Faça entalhes nas extremida- des para que se sobre- ponham perfeitamente nos cantos (fig. 2).

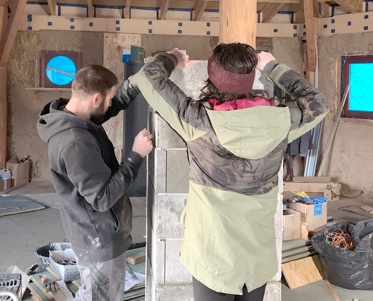

Coloque espaçadores de 10 mm de altura nos cantos e coloque as quatro bandas de betão por cima. Use um nível para verificar se eles estão exatamente acima da camada anterior.


Prenda-os com parafusos. Faça espaçadores com 9 mm de altura e substitua os de 10 mm por estes; as bandas de betão repousam sobre esses espaçadores (fig. 3).

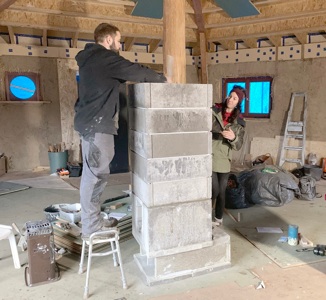

Faça o mesmo para as camadas 4, 5 e 6.


















   Sexta camada: feltro cerâmico

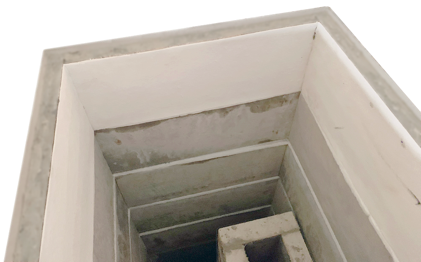

Uma camada protetora de feltro cerâmico com 2 mm de espressura é aplicada na parte interior da camada superior. Cole-a no lugar com massa selante refratária.

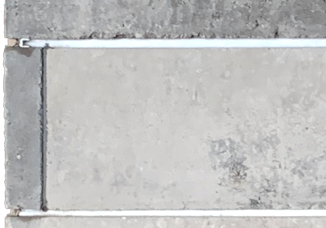

Assim que a redoma estiver concluída, as juntas verticais exteriores devem ser seladas com massa selante de silicone resistente ao calor (fig. 3).

Agora pode também preencher as juntas horizontais com barro: 1 parte de pó de argila misturada com 1 parte de areia fina, misturada com água. Use fita adesiva para deixá-lo bem e firme.




Perfure os primeiros 2 mm com uma broca de betão comum, sem função de impacto. Perfure o próximo centímetro com a broca diamantada: isso permite fazer correções muito precisas. O resto pode ser feito com a broca normal e depois com a função de impacto.

Superwool 35 mm de largura

Sobreposição

2.

2 mm argila

Espaçador 9 mm

Sele juntas verticais com selante resistente ao calor

3.

Utilize um pulverizador de plantas para evitar que a argamassa seque demasiado

1.
