Stap 5 Constructie van de bell
Gaten boren

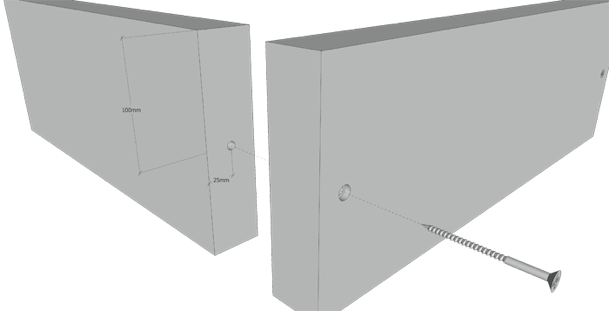

Vanaf de tweede laag worden de hoeken vastgezet met een schroef. Daarvoor worden op de langere delen, 25 mm uit de kant, gaten van 6 mm doorsnede geboord. Op de kortere delen wordt precies in het midden van de uiteinden geboord; daarin komen de pluggen. Het werkt goed om voor deze gaten een 7 mm-boor te nemen en dan 6 mm pluggen te gebruiken.
Dat boren doe je met een gewone betonboor én een diamantboor. Hoe te werken met een diamantboor zie je in dit YouTube-filmpje.
Precies aftekenen is nodig. Doe dat met vier lijnen om het gat heen zoals hieronder is aangegeven. Boor het gat in het langere deel vanaf de voor- en achterkant.
100
Tweede laag
Voordat je de lagen definitief op hun plaats zet maak je eerst een proefpassing. Op een vlakke ondergrond zet je de lagen in elkaar. Test of de schroeven goed vast zullen zitten. Ze mogen niet te los, maar zeker ook niet te vast zitten. Eventueel boor je het gat een beetje uit of neem je andere pluggen.

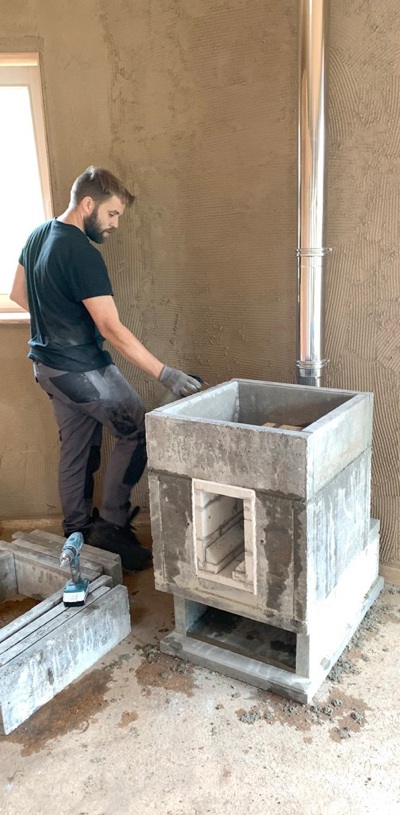

De tweede laag wordt op de eerste gemetseld met cementspecie 1:5 (1 deel portlandcement op 5 delen zand). Hoogte van de specielaag is 9 mm.

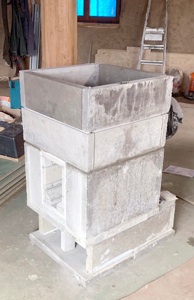

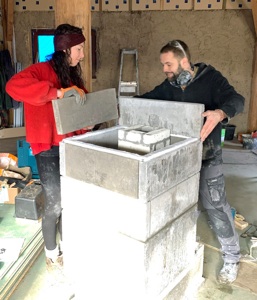

Plaats de vier betonbanden één voor één op de specie en schroef ze aan elkaar, zonder lijm. Zorg dat ze haaks en waterpas staan. Meet de twee diagonalen om er zeker van te zijn dat het precies vierkant is. Gebruik zonodig de grote lijmklem om te corrigeren.
Dek nu de bovenkant van de vuurkamer af met Superwool.
Bovenste deel van de riser

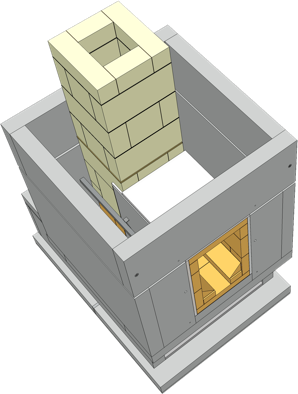

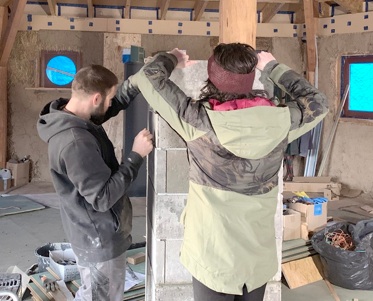

De bovenste helft van de riser kan nu op de onderste geplaatst worden. Door de hoge temperaturen in de riser kan de bovenkant net even anders uitzetten dan de onderkant. Om scheuren te voorkomen wordt hij daarom niet gelijmd, maar komt hij te rusten op een laagje klei (afb 1).
Laag 3 t/m 6

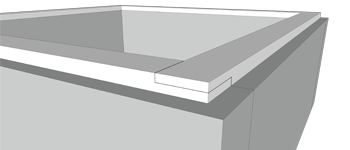

Laag 3: leg stroken Superwool van 35 mm breed aan de binnenkant van de vorige laag. Maak aan de uiteinden inkepingen, zodat ze elkaar op de hoeken naadloos overlappen
(afb 2).

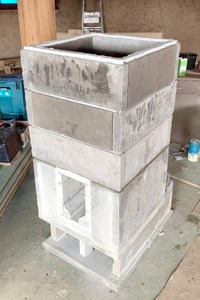

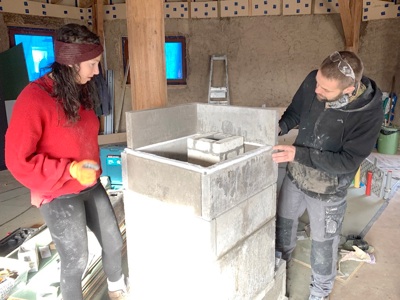

Plaats in de hoeken blokjes van 10 mm hoog en zet daarop de vier betonbanden. Met een waterpas check je of ze precies boven de vorige laag liggen.
Zet de banden vast met schroeven. Maak van ijzer vier 9 mm hoge afstandhouders en vervang daarmee de 10 mm blokjes; de betonbanden komen op deze afstandhouders te rusten
(afb 3).

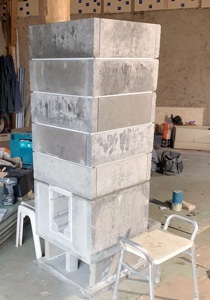

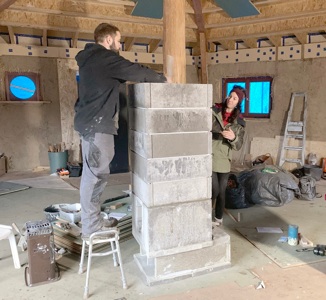

Hetzelfde doe je voor laag 4, 5 en 6.
Zesde laag: keramisch vilt

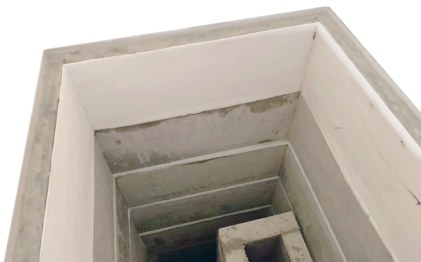

Aan de binnenkant van de bovenste laag komt een beschermlaagje van 2 mm dik keramisch vilt. Je lijmt het met vuurvaste kit op z’n plek.

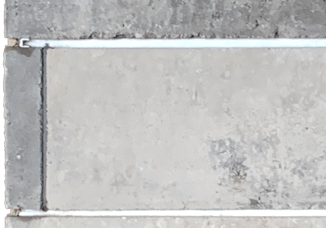

Als de bell klaar is moeten de vertikale voegen aan de buitenkant worden afgekit met hittebestendige kit (afb 3).
Je kunt nu ook de horizontale voegen met leem vullen: 1 deel kleipoeder gemengd met 1 deel fijn zand, aangemaakt met water. Gebruik afplakband om het mooi strak te krijgen.
Superwool 35 mm breed
De eerste 2 mm boor je met de gewone betonboor, zonder de klopfunctie. De volgende centimeter boor je met de diamantboor: daarmee kun je heel precies corrigeren. De rest kan weer met de gewone boor, en dan mét de klopfunctie.
Overlapping
1.
2.
2 mm klei
Afstandhouder 9 mm
Vertikale voegen kitten met hittebestendige kit
3.
Met een plantenspuit voorkom je te snelle uitdroging van de specie
