Stap 2 Beton gieten en zagen. Grondlaag, bodemplaat

Beton gieten

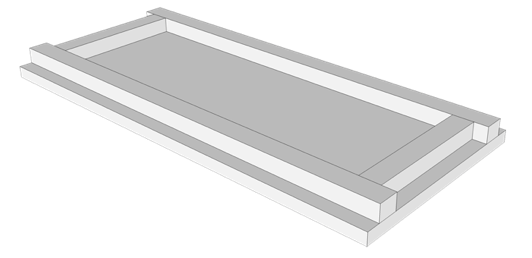

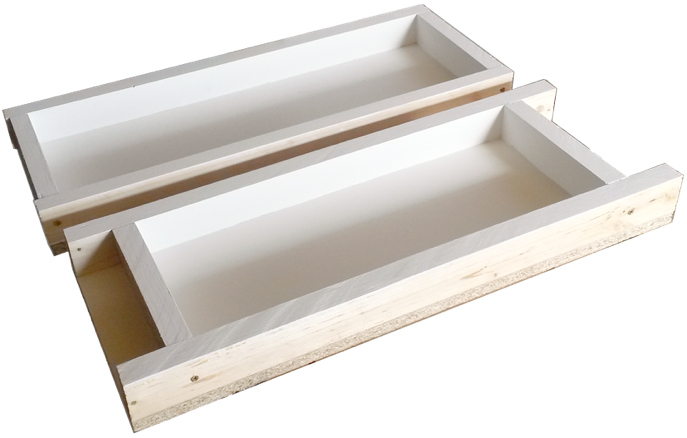

De mallen

Een stuk spaanplaat met kunststof coating is heel geschikt om de bodem van een mal mee te maken: die is al waterdicht en hoeft dus niet geschilderd te worden. Zaag de latten voor

de mal en bevestig ze op de bodem met schroeven (niet met lijm). Schilder de latten (2 lagen). Als de verf

droog is dicht je de kieren met een beetje acrylaatkit.

Gebruik je de mal opnieuw, maak hem dan eerst goed schoon en dicht de kieren weer.

Gietstukken

Er zijn vijf vormen die gegoten moeten worden: twee blokken en twee platen voor de grondlaag, en het uitlaatstuk: het blok met de uitsparing voor de rookafvoer.

Mengverhouding voor de blokken en het uitlaatstuk is

1 portlandcement : 2 scherp zand : 3 fijn grind.

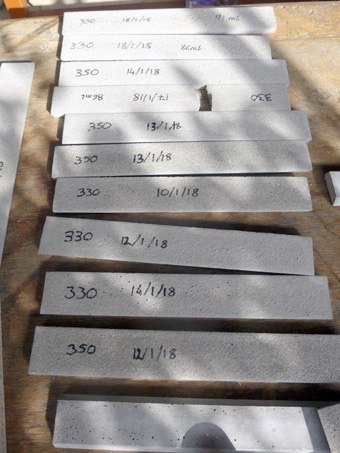

Achterplaat en

luik 550x200x24 mm

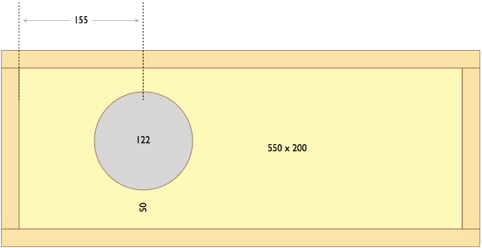

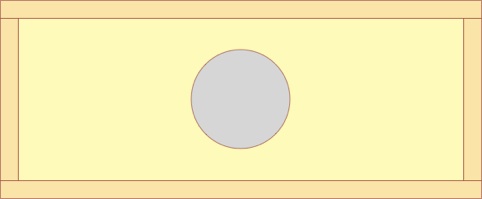

Uitlaatstuk

550x200x50 mm met een Ø 123 mm opening voor de rookafvoer

Beton zagen

Het op maat slijpen van de stenen en tegels kan met een haakse slijper, maar het gaat veel beter en preciezer met een watergekoelde diamantcirkelzaag.

De blokken voor de bell zijn 60 x 20 x 5 cm (de tegel in de lengte doormidden) en

50 x 20 x 5 cm. Bij die laatsten zaag je eerst 5 cm van de korte kanten af (zie foto), en daarna de tegel in de lengte doormidden.

Mengverhouding voor de twee platen is

1 portlandcement : 2 scherp zand. Dus zonder grind. De platen zijn slechts 24 mm dik, wacht daarom zeker 5 dagen met ontkisten. De achterste plaat wordt verlijmd met de twee zijblokken. De voorste plaat wordt gebruikt als luik.

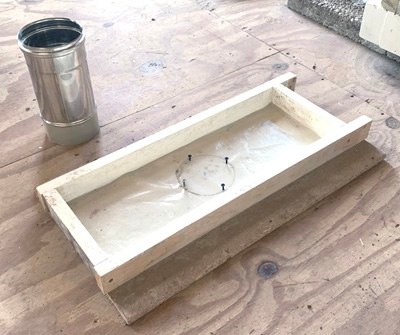

Het uitlaatstuk heeft een uitsparing van

123 mm, dus 3 mm groter dan de kachelpijp die er ruim in moet passen. Als vorm voor de opening kun je de kachelpijp gebruiken. Knip dan wel een strook dik plastic en wikkel die een aantal keren om het uiteinde. Om de pijp op z’n plek te houden schroef je

4 schroeven in de mal. Zie de foto’s.

Teken duidelijk af en gebruik een geleidelat. Met een 125 mm diamantschijf zaag je een betontegel in zes gangen door: per gang ongeveer 9 mm diepte.

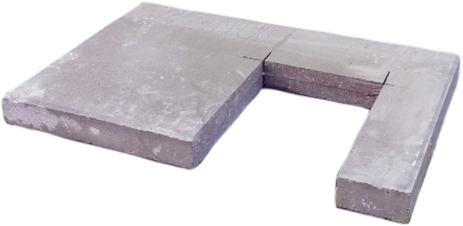

Bodemplaat

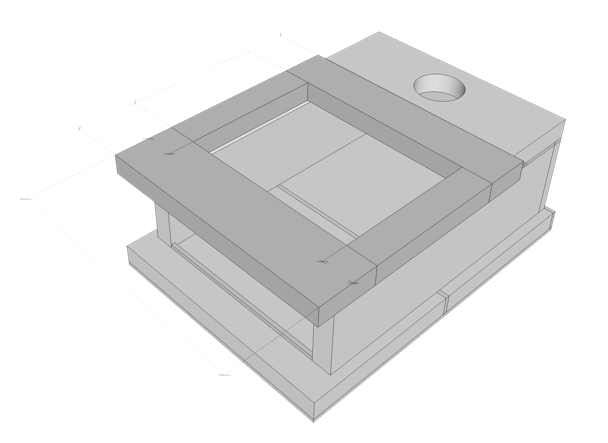

De bodem van de kachel bestaat uit vier stukken, zie de afmetingen op de tekening. Zaag ze op maat en lijm ze op elkaar. Pas als de lijm goed is uitgehard plaats je het geheel op de grondlaag. Het steunt dan op de Superwool, op de voorste vierkante buis en op de twee afstandhouders achteraan.

De twee voegen onder de bodemplaat vul je op met cement. De naad met het uitlaatstuk maak je dicht met kit.

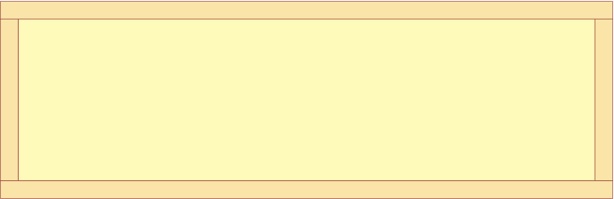

Zijblokken

715x200x50 mm

Uitlaatstuk 550x200x50 mm

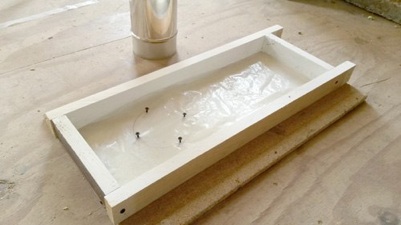

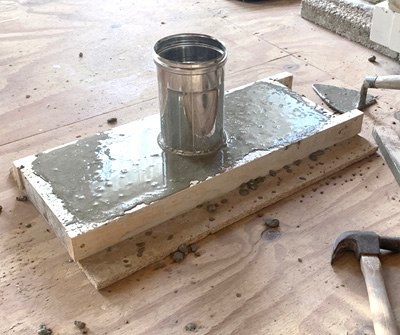

Kachelpijp als pasvorm

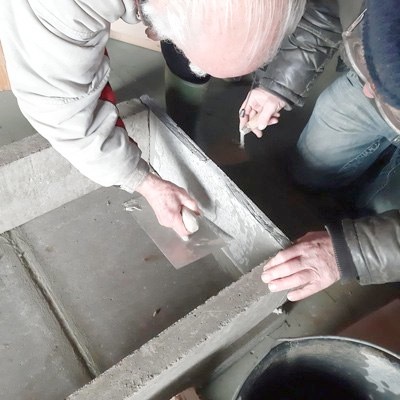

Achterplaat verlijmen met zijblokken

Uitlaatstuk metselen

Vanuit het gat in het plafond waar het rookkanaal doorheen gaat trek je een loodlijn naar de vloer. Op 30 cm links en 30 cm rechts van dat punt trek je een lijn. Tussen deze twee lijnen komen de eerste twee 40 x 60 cm betontegels, die je op de vloer metselt. Verhouding cement / zand is 1 : 5.

Plaats van de kachel

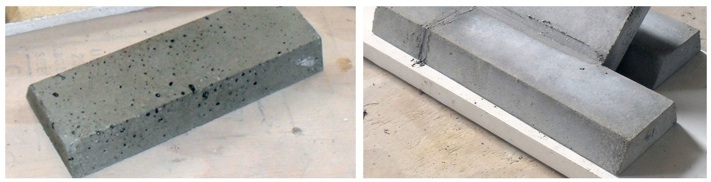

Voor het gieten smeer je de mal goed in met olie, om te voorkomen dat de uitgeharde vorm aan de mal blijft plakken. Na het gieten tril je het beton door met een hamer een paar minuten op de mal te tikken. Dek tijdens het uitharden de mal af met een stuk plastic. Houd ook na het ontkisten de vorm in plastic, zodat het vocht erin blijft. Beton hardt uit door de reactie met water, en dat is pas na 28 dagen helemaal klaar.

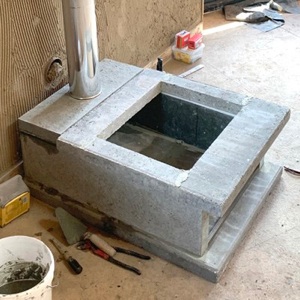

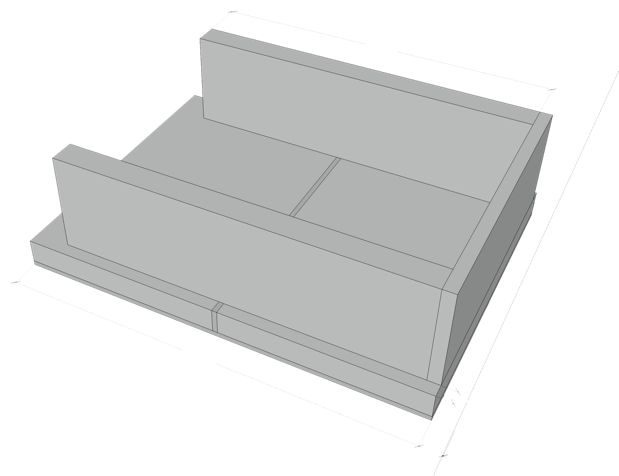

Grondlaag

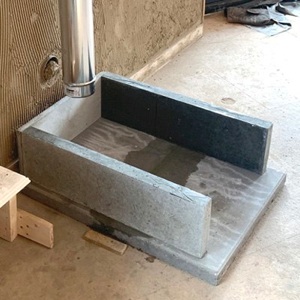

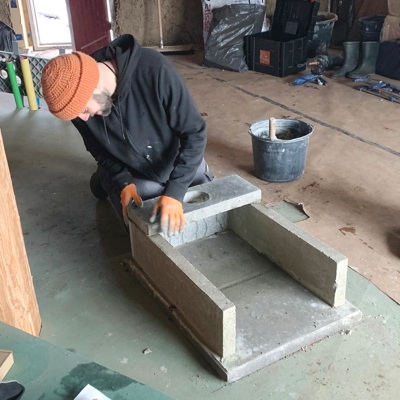

Op 40 mm vanuit de wand lijm je de achterplaat en de twee 715 x 200 mm blokken op de twee tegels en op elkaar. Aan beide zijden blijft er een ruimte van 25 mm over. Gebruik een winkelhaak en zorg dat het waterpas staat. Pers de delen stevig tegen elkaar en houd ze met lijmklemmen op hun plek. Corrigeer zonodig met een lijmklem.

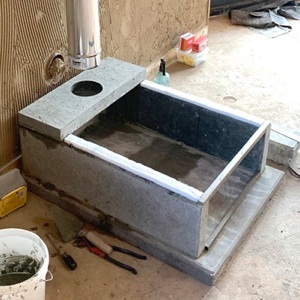

Met een voeg van 9 mm metsel je nu het uitlaatstuk achterop de grondlaag.

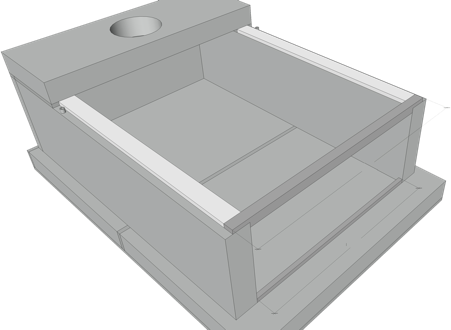

Aan de voorkant komt bovenaan een vierkante buis van 20x20x520 mm, met twee inkepingen zodat hij met een hoogte van 9 mm op de zijblokken rust. Onderaan komt een buis van 15x15x450 mm, zie de tekening. Lijm ze goed vast.

Leg twee stroken Superwool van 35 mm breed op de blokken, en plaats twee afstandhouders van 9 mm hoog vlak voor het uitlaatstuk.

Afstandhouders
